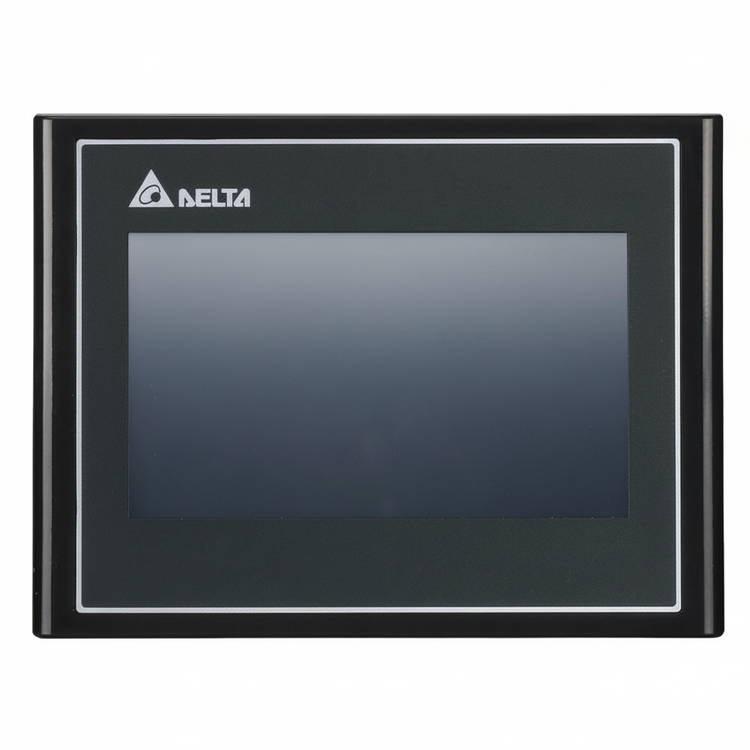

HMI دلتا DOP-103BQ صفحه نمایش 4.3 اینچ

برند:دلتا (DELTA)
0
شناسه کالا دلتا DOP-103BQ
16,802,359
مشخصات

نوع پنل

Text Panel ال سی دی

پورت‌ها

2 پورت سریال (COM)، USB Host و Slave

حافظه RAM / ROM

256 MB RAM / 256 MB Flash ROM

توضیحات

HMI مدل DOP-103BQ از سری DOP-100 (Basic / B-Type) شرکت دلتا، یک پنل لمسی رنگی با نمایشگر TFT LCD ۴٫۳ اینچ و وضوح ۴۸۰ × ۲۷۲ پیکسل است. این پنل برای کنترل و نمایش وضعیت ماشین‌آلات در صنایع مختلف طراحی شده و ترکیبی از عملکرد مناسب، طراحی مقاوم و امکانات ارتباطی معقول را ارائه می‌دهد. CPU آن از نوع Cortex-A8 با فرکانس ۸۰۰ مگاهرتز است. حافظه Flash/ROM و RAM هر دو مقدار مناسبی دارند که امکان اجرای صفحات گرافیکی، امکانات آلارم و دیتالاگ را فراهم می‌کنند. این دستگاه مناسب برای تابلوهای صنعتی با نیاز به HMI گرافیکی متوسط است.

مزایا

  • نمایش رنگی با کیفیت 16bit، مناسب جهت نمایش گرافیک ساده، آیکون‌ها و نمودارهای وضعیت.

  • سایز جمع‌وجور (۴٫۳ اینچ)، مناسب برای تابلو‌هایی که فضای کمی دارند.

  • داشتن دو پورت سریال (COM)، USB Host/Slave جهت ارتباط متنوع با PLC، تجهیزات جانبی یا کارت‌های ذخیره خارجی.

  • طراحی IP65 در جلو پنل، مناسب برای محیط‌های صنعتی گردوغباردار و پاشش آب

  • عمر مفید کلید تأثیرلمس (touch panel) و دوام بالا مطابق با استانداردهای صنعتی.

کاربردها

  • نمایش وضعیت فرآیندها و مخابره پیام‌های هشدار/خطا در ماشین‌آلات صنعتی در صنایع بسته‌بندی، پلاستیک، نساجی و مواد غذایی. Delta Electronics+1

  • کنترل و مانیتور دما، فشار، سرعت و سایر پارامترهای سنسور در خطوط تولید.

  • به عنوان واسط کاربری برای اپراتورها جهت تنظیم پارامترها، انتخاب منو، وقفه‌ها و نمایش گرافیکی ساده.

  • پروژه‌هایی که نیاز به HMI گرافیکی کامل ندارند اما می‌خواهند از رابط لمسی رنگی استفاده کنند.

سوالات متداول (FAQ)

۱. وضوح نمایشگر آن چقدر است؟
۴۸۰ × ۲۷۲ پیکسل.

۲. چه رنگ‌بندی نمایش دارد؟
رنگی 16-بیت (حدود 65,536 رنگ).

۳. ولتاژ تغذیه چیست؟
۲۴ ولت DC برای تامین نیرو دستگاه.

۴. شرایط محیطی کاری آن چگونه است؟
دمای کاری از 0°C تا 50°C و دمای ذخیره‌سازی از −20°C تا 60°C.

۵. آیا محافظ جلوی پنل دارد؟
بله، جلو پنل دارای درجه حفاظت IP65 است.

نتیجه‌گیری

اگر دنبال یک HMI رنگی با اندازه متوسط (۴٫۳ اینچ) هستی که کیفیت نمایش چشم‌نواز، رابط کاربری لمسی، مقاوم در محیط صنعتی و با امکانات ارتباطی مناسب داشته باشه، DOP-103BQ گزینه‌ای عالیه. ویژگی‌هایی مثل CPU قدرتمند، محافظت IP65، کلیدهای لمسی و پشتیبانی از USB و COM این مدل رو برای تابلوهای صنعتی کاربردی تبدیل کرده.

نقد و بررسی
ویژگی مقدار
مدل DOP-103BQ
سری DOP-100 Basic / B-Type
اندازه نمایشگر 4.3″ TFT LCD رنگی
وضوح تصویر 480 × 272 پیکسل
رنگ‌ها 16-بیت (≈65,536 رنگ)
پردازنده ARM Cortex-A8 با فرکانس ≈800 MHz
حافظه RAM / ROM 256 MB RAM / 256 MB Flash ROM
پورت‌ها 2 پورت سریال (COM)، USB Host و Slave
حفاظت و محافظت محیطی پنل جلو IP65; مقاومتی در برابر محیط صنعتی
دمای کاری 0-50 °C ؛ ذخیره‌سازی −20-60 °C
ابعاد 137 × 103 × 37.1 mm
