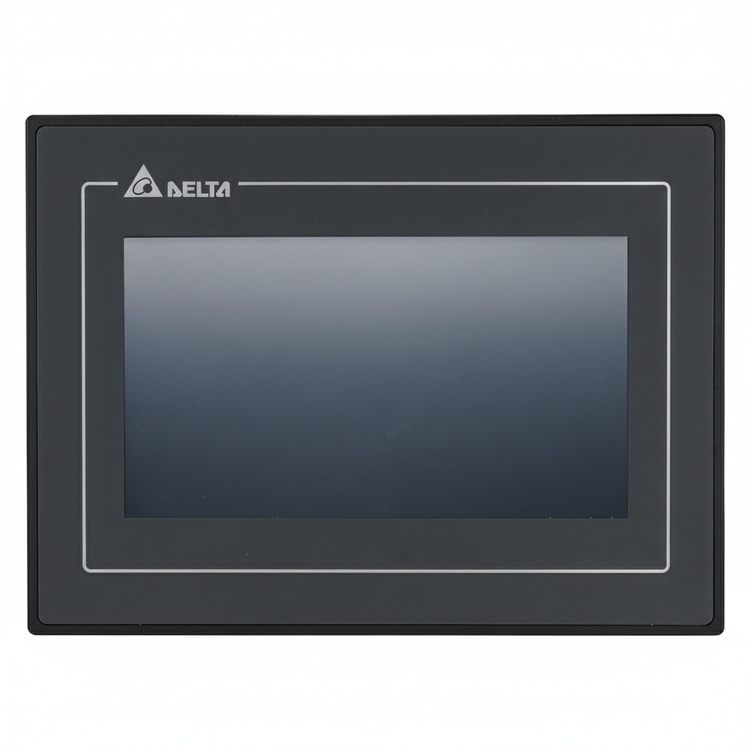

HMI دلتا DOP-107BV صفحه نمایش 7 اینچ
اندازه نمایش فعال
۷ اینچ TFT LCD رنگی
حافظه Flash
256MB RAM / 256MB Flash ROM
پورتها
2 پورت سریال (COM)، USB Host، USB Slave
پنل لمسی DOP-107BV عضو سری DOP-100 شرکت دلتا است که با نمایشگر TFT LCD رنگی ۷ اینچ و وضوح ۸۰۰×۴۸۰ پیکسل عرضه میشود. این HMI برای ماشینآلات صنعتی طراحی شده تا رابط کاربری گرافیکی، نمایش وضعیت، کنترل پارامترها و تعامل اپراتور بهصورت لمسی را بهصورت حرفهای امکانپذیر سازد. پردازنده قوی با فرکانس تقریباً ۸۰۰ مگاهرتز، حافظه RAM و Flash مناسب، و امکانات ارتباطی قوی از ویژگیهای برجسته این مدل است.
مزایا
-
نمایش رنگی با کیفیت بالا (حدود ۶۵,۵۳۶ رنگ) و وضوح ۸۰۰×۴۸۰؛ تصاویر و منوها واضح و خوانا هستند.
-
پردازنده ARM Cortex-A8 با سرعت مناسب برای اجرای سریع صفحات گرافیکی، نمودارها و اسکریپتهای HMI.
-
حافظه ۲۵۶ مگابایت Flash ROM و ۲۵۶ مگابایت RAM برای برنامههای پیچیده، آلارمها و نگهداری دادهها.
-
داشتن USB Host و USB Client برای انتقال داده، بهروزرسانی نرمافزار و اتصال به دستگاههای جانبی.
-
کلید لمسی مقاومتی چهار سیم با عمر زیاد عملیات لمسی (بیش از ۱ میلیون لمس).
-
درجه حفاظت جلو پنل IP65 مناسب برای محیطهای صنعتی با گردوغبار و امکان پاشش آب محدود.
-
عملکرد در بازه دمای کاری ۰ تا ۵۰ درجه سانتیگراد و ذخیرهسازی در بازه −۲۰ تا +۶۰ درجه، مناسب برای صنایع مختلف.
کاربردها
-
کنترل و مانیتورینگ ماشینآلات صنعتی مانند خطوط بستهبندی، تیغها، پرسها و ماشینآلات تولید عمومی.
-
نمایش وضعیت فرایندها، آلارمها، خطاها و دادههای عملیاتی برای اپراتورها به شکل گرافیکی و لمسی.
-
استفاده در تابلوهای کنترل که نیاز به رابط لمسی رنگی و قابل مشاهده از فاصله دارد.
-
صنایع نظیر مواد غذایی، دارویی، خودروسازی، نفت و گاز، و کارخانجاتی که استانداردها و ظاهر گرافیکی مهم است.
-
پروژههایی که نیاز به ارتقای HMIهای قدیمی دارند تا امکانات لمسی رنگی و حافظه پیشرفتهتر داشته باشند.
سوالات متداول
۱. آیا DOP-107BV دارای اترنت است؟
خیر، مدل BV نسخه «Basic» است و پورت اترنت در آن وجود ندارد؛ اگر اترنت لازم است باید نسخهای با پسوند مناسب سفارش داده شود.
۲. ولتاژ تغذیه این HMI چقدر است؟
۲۴ ولت DC با تلرانس ±۱۵٪ معمولاً مورد نیاز است.
۳. وضوح نمایشگر آن چیست؟
۸۰۰ × ۴۸۰ پیکسل.
۴. چگونه به PLC دلتا متصل میشود؟
از طریق پورتهای سریال RS-232 / RS-422 / RS-485، USB Host / Client و نرمافزار DOPSoft برای برنامهریزی.
۵. شرایط محیطی قابل استفاده آن چیست؟
دمای کاری معمول بین ۰ تا ۵۰ °C، ذخیرهسازی بین −۲۰ تا +۶۰ °C، و جلوپنل با درجه حفاظت IP65.
نتیجهگیری
اگر دنبال یک HMI لمسی رنگی ۷ اینچ با کیفیت نمایش بالا، امکانات ارتباطی مناسب و طراحی صنعتی مقاوم هستی، DOP-107BV یکی از بهترین گزینههاست. مخصوصاً برای پروژههایی که ظاهر، وضوح تصویر، لمسپذیری و سرعت پاسخگویی مهم است، این مدل ترکیب خوبی از کارایی و ارزش است.
| ویژگی | مقدار |
|---|---|
| مدل | DOP-107BV |
| اندازه نمایشگر | ۷ اینچ TFT LCD رنگی |
| وضوح تصویر | ۸۰۰ × ۴۸۰ پیکسل |
| تعداد رنگها | حدود ۶۵,۵۳۶ رنگ (16-bit) |
| پردازنده | ARM Cortex-A8 با فرکانس ~۸۰۰ مگاهرتز |
| حافظه RAM | ۲۵۶ مگابایت |
| حافظه Flash / ROM | ۲۵۶ مگابایت |
| قابلیت لمسی | لمس مقاومتی چهار سیم |
| USB ها | USB Host + USB Client |
| پورتهای سریال | COM1 / COM2 با پشتیبانی RS-232, RS-422, RS-485 |
| ولتاژ تغذیه | ~۲۴V DC |
| مصرف توان | حدود ۸.۶ وات |
| درجه حفاظت جلو پنل | IP65 |
| دمای کاری | ۰ تا ۵۰ °C |
| دمای ذخیرهسازی | −۲۰ تا +۶۰ °C |
| ابعاد کل پنل | تقریباً ۲۱۵ × ۱۶۱ × ۳۵٫۵ میلیمتر |
| ابعاد برش تابلو (cut-out) | تقریباً ۱۹۶٫۹ × ۱۴۲٫۹ میلیمتر |
| وزن تقریبی | ~۰٫۷ کیلوگرم |
