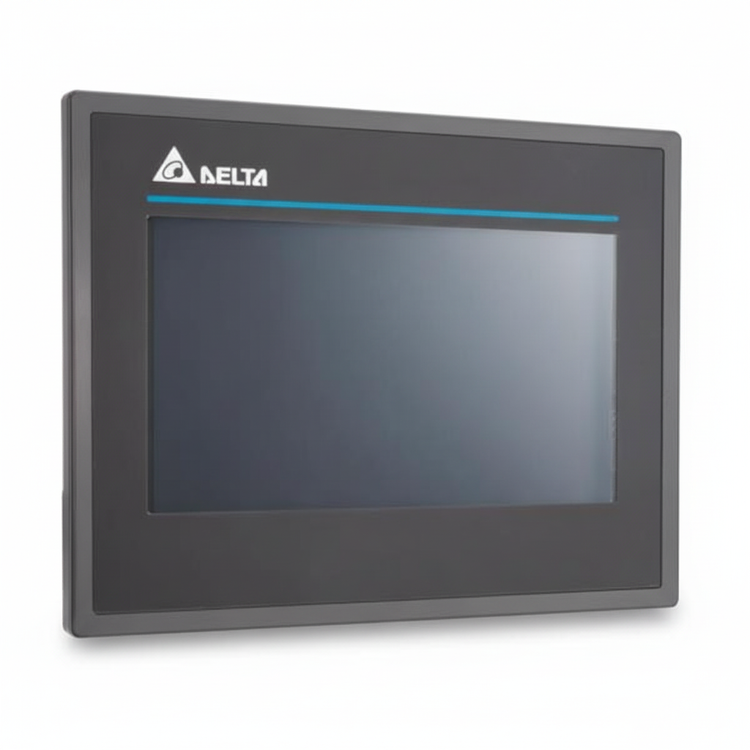

HMI دلتا DOP-103SQ صفحه نمایش 4.3 اینچ
اندازه نمایش فعال
۴٫۳ اینچ TFT LCD رنگی
حافظه Flash
256MB RAM / 256MB Flash ROM
پورتها
2 پورت سریال (COM)، USB Host، USB Slave
پنل لمسی DOP-103SQ از سری DOP-100 دلتا، یک HMI رنگی ۴٫۳ اینچی با کیفیت تصویر بالا است که برای کنترل و مانیتورینگ ماشینآلات صنعتی طراحی شده است. این مدل دارای نمایشگر TFT LCD با وضوح ۴۸۰×۲۷۲ پیکسل و قابلیت نمایش ۶۵ هزار رنگ (16-bit) میباشد. پردازنده Cortex-A8 با فرکانس ۸۰۰ مگاهرتز و حافظه داخلی ۲۵۶MB RAM / ۲۵۶MB Flash ROM اجرای روان صفحات گرافیکی، دیتالاگ و آلارمها را تضمین میکند.
این HMI به دلیل طراحی جمعوجور و امکانات ارتباطی متنوع، یک انتخاب ایدهآل برای پروژههای اتوماسیون کوچک و متوسط است.
مزایا
-
نمایشگر رنگی ۴٫۳ اینچ با کیفیت بالا و وضوح 480×272.
-
پشتیبانی از 65,536 رنگ (16-bit) برای نمایش گرافیکی جذاب.
-
پردازنده ARM Cortex-A8 قدرتمند با سرعت 800MHz.
-
دارای دو پورت سریال (COM) و USB Host/Slave برای ارتباط با PLC و دستگاههای جانبی.
-
درجه حفاظت پنل جلویی IP65؛ مقاوم در برابر گردوغبار و رطوبت محیطهای صنعتی.
-
قابلیت ثبت آلارم، دیتالاگ و نمایش نمودارهای ساده.
-
ابعاد کوچک و مناسب برای تابلوهای با فضای محدود.
کاربردها
-
مانیتورینگ و کنترل ماشینآلات صنعتی در خطوط تولید.
-
نمایش و ثبت دادههای فرایندی مانند دما، فشار، سرعت و سطح مخازن.
-
اعلان خطاها و هشدارها برای اپراتور.
-
تنظیم و تغییر پارامترهای PLC و تجهیزات جانبی.
-
صنایع بستهبندی، مواد غذایی، نساجی و سیستمهای تهویه.
سوالات متداول
۱. تفاوت DOP-103SQ با DOP-103BQ چیست؟
مدل SQ نسبت به BQ از نظر امکانات نرمافزاری پیشرفتهتر بوده و در پروژههای پیچیدهتر استفاده میشود.
۲. آیا این HMI قابلیت اتصال USB دارد؟
بله، دارای USB Host و USB Slave برای انتقال داده و بهروزرسانی برنامهها است.
۳. ولتاژ تغذیه دستگاه چقدر است؟
این HMI با ولتاژ ۲۴V DC تغذیه میشود.
۴. شرایط محیطی کاری چیست؟
محدوده دمای کاری بین ۰ تا ۵۰ درجه سانتیگراد و ذخیرهسازی بین −۲۰ تا ۶۰ درجه سانتیگراد است.
۵. آیا برای استفاده در محیطهای صنعتی مناسب است؟
بله، پنل جلویی با درجه حفاظت IP65 مقاوم در برابر گردوغبار و رطوبت طراحی شده است.
جمعبندی
اگر به دنبال یک HMI رنگی کوچک و اقتصادی برای تابلوهای صنعتی هستید، مدل DOP-103SQ دلتا بهترین انتخاب است. با صفحه لمسی ۴٫۳ اینچ، پردازنده قدرتمند، امکانات ارتباطی متنوع و طراحی صنعتی مقاوم، این دستگاه میتواند نیاز پروژههای اتوماسیون کوچک تا متوسط را به بهترین شکل برآورده کند.
| ویژگی | مقدار |
|---|---|
| مدل | DOP-103SQ |
| سری | DOP-100 (S-Type) |
| اندازه نمایشگر | ۴٫۳ اینچ TFT LCD رنگی |
| وضوح تصویر | 480 × 272 پیکسل |
| تعداد رنگها | 65,536 (16-bit) |
| پردازنده | ARM Cortex-A8، فرکانس 800MHz |
| حافظه | 256MB RAM / 256MB Flash ROM |
| پورتها | 2 پورت سریال (COM)، USB Host، USB Slave |
| ولتاژ تغذیه | 24V DC |
| دمای کاری | 0 تا 50 درجه سانتیگراد |
| محافظت پنل جلو | IP65 |
| ابعاد تقریبی | 137 × 103 × 37.1 mm |
