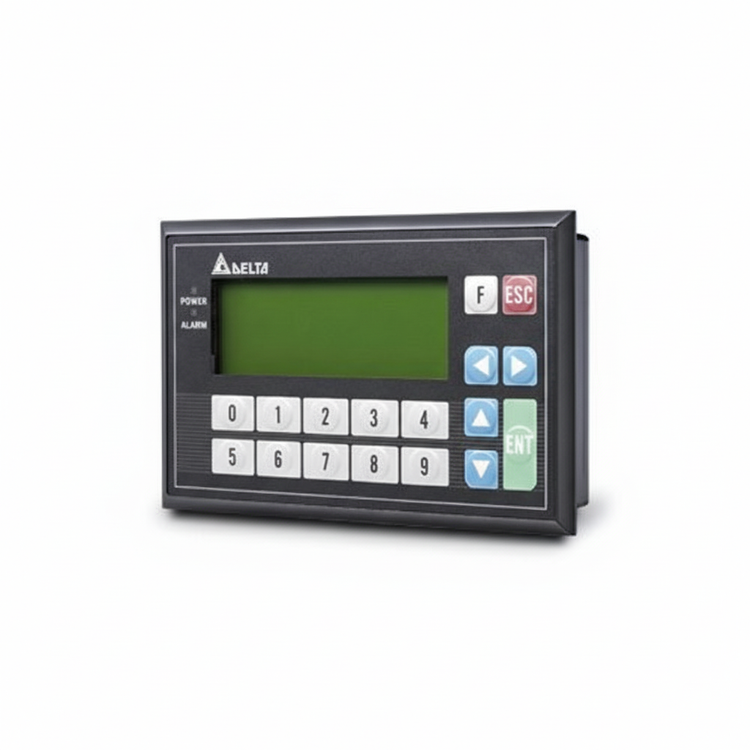

اچ ام آی تکست پنل دلتا مدل TP04G-BL-C
نوع پنل
Text Panel ال سی دی
ارتباطات
RS-232 / RS-422 / RS-485 (مدل AL2)
حافظه Flash
Flash 256 KB
پنل متنی TP04G-BL-C یکی از اعضای سری Text Panel شرکت دلتا است که دارای نمایشگر ۴٫۱ اینچ STN LCD تکرنگ با وضوح ۱۹۲ × ۶۴ پیکسل میباشد. این پنل قادر است چهار خط متن را بهطور همزمان نمایش دهد. کلیدهای عددی ۰ تا ۹ به همراه کلیدهای تابعی قابل تعریف (فانکشن کیز) برای سرعت بیشتر در کنترل فراهم شدهاند. این پنل با مودهای ارتباطی داخلی Modbus ASCII/RTU و حالت Slave، صفحه بوت (Boot Screen) قابل تعریف و طراحی مقاوم با درجه IP66 / NEMA 4X، گزینهای مناسب برای پروژههای صنعتی در ایران است.
مزایا
-
نمایش چهار خط متن برای اعلان، وضعیت یا پیامهای عملیاتی.
-
کلیدهای عددی و فانکشن کیز برای کاربری سریع و ورود داده راحت.
-
پشتیبانی از Modbus ASCII/RTU و حالت Slave برای ارتباط استاندارد با PLC یا کنترلرها.
-
نمایش صفحه بوت قابل تعریف (User-Defined Boot Screen).
-
جلوپنل مقاوم با حفاظت IP66 / NEMA 4X مناسب محیطهای صنعتی خارجی داخل تابلو.
کاربردها
-
اعلان وضعیت ماشینآلات، پیام خطا، هشدار یا اطلاعرسانی در خطوط تولید
-
تابلوهای کنترل که نیاز به نمایش وضعیت ساده و تعامل حداقلی اپراتور دارند
-
پروژههای اتوماسیون صنعتی متوسط که هزینه HMI گرافیکی زیاد مدنظرشان نیست
-
استفاده در صنایع مانند غذایی، بستهبندی، داروسازی و کنترل تجهیزات محیطی
-
محیطهایی که نیاز به نمایش مقاوم در مقابل گردوغبار و رطوبت دارند
سوالات متداول (FAQ)
۱. آیا این پنل دارای لمسی است؟
خیر، مدل TP04G-BL-C فاقد لمس است و از کلیدهای فیزیکی برای کنترل استفاده میکند.
۲. ولتاژ تغذیه آن چقدر است؟
ولتاژ تغذیه رسمی ذکر نشده دقیق در آن صفحه که دیدم، ولی معمولاً پنلهای سری TP دلتا با 24 ولت DC تغذیه میشوند. (باید از منوال دقیق یا فروشنده تأیید شود)
۳. چه پورتهای ارتباطی دارد؟
پشتیبانی از RS-232، RS-422/RS-485 در کامهایی از مدل؛ همچنین مودهای Modbus ASCII/RTU ذکر شدهاند.
۴. آیا جلوپنل مقاوم است؟
بله، درجه حفاظت جلوپنل IP66 / NEMA 4X برای استفاده داخل تابلو در شرایط صنعتی وجود دارد.
۵. آیا صفحه بوت قابل شخصیسازی دارد؟
بله، امکان تعریف بوتاسکرین توسط کاربر وجود دارد.
جمعبندی
پنل TP04G-BL-C گزینهای اقتصادی و مطمئن برای پروژههایی است که نیاز به نمایش متنی با قابلیتهای پایه دارند، نه HMI گرافیکی پیچیده. اگر نیاز به اعلان وضعیت، کنترل ساده و خواندن پیامها در تابلو یا ماشینآلات باشد و هزینه و سادگی اهمیت داشته باشد، این مدل انتخاب خوبی است.
| ویژگی | مقدار |
|---|---|
| مدل | TP04G-BL-C |
| سری | TP Series Text Panel |
| نوع نمایشگر | ۴٫۱ اینچ STN LCD تکرنگ |
| رزولوشن | ۱۹۲ × ۶۴ پیکسل |
| خطهای نمایش | ۴ خط متن |
| کلیدها | عددی ۰-۹ + کلید تابعی قابل تعریف |
| پورتها / ارتباطات | RS-232؛ و RS-422/RS-485 در مدلهایی؛ پشتیبانی Modbus ASCII/RTU، حالت Slave |
| حافظه Flash | ۲۵۶ KB |
| درجه حفاظت جلوپنل | IP66 / NEMA 4X / UL Type 4X |
| ابعاد نمایش فعال | تقریباً 101.8 × 35.24 mm (معادل 4.1″ قطر) |
