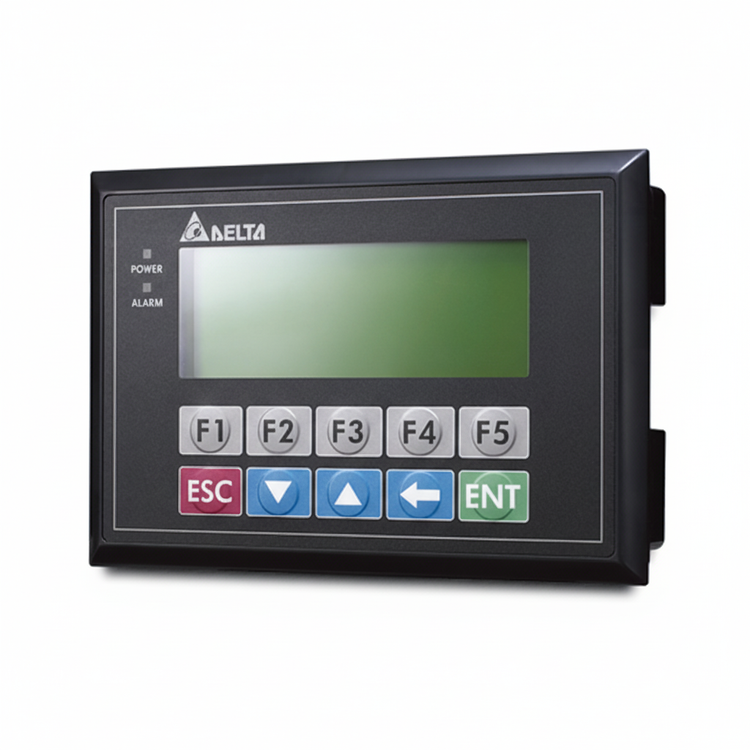

HMI دلتا TP04G-AL-C صفحه نمایش 4.1 اینچی
نوع پنل
Text Panel ال سی دی
ارتباطات
RS-232 / RS-422 / RS-485 (مدل AL2)
حافظه Flash
Flash 256 KB
پنل متنی TP04G-AL-C از سری Text Panel شرکت دلتا، پنلی با نمایشگر ۴٫۱ اینچ STN-LCD تکرنگ است که قادر به نمایش چهار خط متن بهطور همزمان میباشد. این محصول با کلیدهای فیزیکی، امکانات ارتباطی متنوع، حافظه داخلی مناسب، و قابلیت تنظیم بوتاسکرین و ساعت واقعی داخلی طراحی شده است تا در پروژههایی که نیاز به نمایش پیام، اعلان یا کنترل ساده دارند، عملکرد مطمئن و اقتصادی ارائه دهد.
مزایا
-
نمایش ۴ خط متن برای نمایش وضعیت، خطا و پیامهای عملیاتی.
-
کلیدهای تابعی قابل تعریف توسط کاربر برای عملیاتهای سریع.
-
حافظه Flash 256 KB برای ذخیره برنامهها و تنظیمات
-
پورتهای ارتباطی شامل RS-232 / RS-422 / RS-485 (بسته به مدل AL2 یا AL-C) برای اتصال به PLCها یا سایر تجهیزات صنعتی.
-
محافظت پنل جلو با درجه IP66 / NEMA4 / UL Type 4 (داخل تابلو) برای مقاومت در برابر گرد و غبار و پاشش آب.
-
منبع تغذیه ۲۴ ولت DC با مصرف توان پایین.
کاربردها
-
نمایش وضعیت ماشینآلات و اعلان خطا در خطوط تولید صنعتی
-
کنترل و نظارت پارامترهای سادهی فرایندی یا پیامهای عملیاتی
-
استفاده در تابلوهای کنترل که نیاز به پنل گرافیکی نیست
-
پروژههای اتوماسیون کوچک و متوسط در صنایع غذایی، بستهبندی، دارویی، تهویه و تهیۀ برق
-
بخشی از سیستمهای مانیتورینگ وضعیت و HMI ساده برای اپراتور
سوالات متداول
۱. آیا TP04G-AL-C لمسی است؟
خیر، این مدل دارای صفحه لمسی نیست؛ کنترل با کلیدهای فیزیکی انجام میشود.
۲. وضوح نمایشگر آن چقدر است؟
رزولوشن ۱۹۲ × ۶۴ پیکسل (pixels) در نمایشگر ۴٫۱ اینچ STN-LCD.
۳. این پنل از چه رابطهای ارتباطی پشتیبانی میکند؟
RS-232؛ و در مدل AL2 علاوه بر آن RS-422 و RS-485 نیز موجود است.
۴. وضعیت حفاظت در محیط صنعتی چگونه است؟
دارای محافظت پنل جلویی IP66 / NEMA4 / UL Type 4 در تابلوهای داخلی.
۵. آیا دارای ساعت واقعی داخلی و صفحه بوت تعریفشده است؟
بله، دارای RTC داخلی و قابلیت Boot Screen تعریفشده توسط کاربر است.
نتیجهگیری
اگر پروژهات نیاز به پنلی متنی دارد که هزینهاش کمتر از HMI گرافیکی باشد اما قابلیت نمایش پیام و اعلان با ظاهر مناسب و عملکرد پایدار داشته باشد، TP04G-AL-C گزینهای ایدهآل است. ترکیب امکاناتی چون حافظه مناسب، حفاظت IP، ارتباطات متنوع و بوتاسکرین کاربر تعریفشده باعث میشود این پنل متن دلتا انتخاب هوشمندانهای برای پروژههای صنعتی باشد.
| ویژگی | مشخصات |
|---|---|
| مدل | TP04G-AL-C |
| نوع | Text Panel (پنل متنی) |
| نمایشگر | ۴٫۱ اینچ STN-LCD تکرنگ |
| رزولوشن | ۱۹۲ × ۶۴ پیکسل |
| خطهای نمایش | چهار خط |
| حافظه Flash | ۲۵۶ کیلوبایت |
| رابطهای ارتباطی | RS-232 (مدل C)، همچنین RS-422/RS-485 در مدل AL2 |
| ولتاژ تغذیه | ۲۴V DC |
| درجه حفاظت جلو پنل | IP66 / NEMA4 / UL Type 4 |
| دمای کاری | 0 تا 50°C |
| ابعاد | تقریباً 163.6 × 108.6 × 37 mm |
