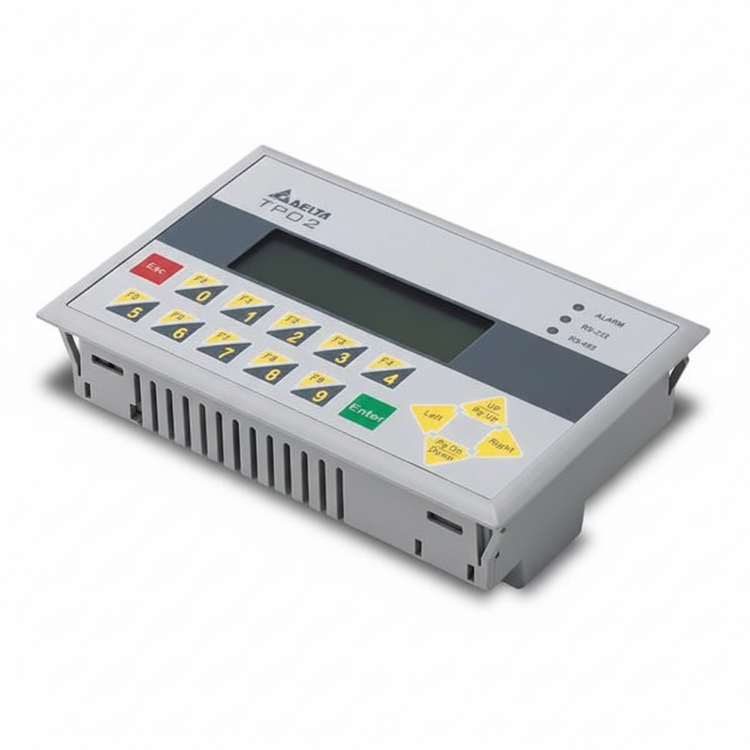

HMI دلتا TP02G-AS1 (Text Panel 2.8″)
اندازه نمایش فعال
72 × 22 mm
حافظه Flash
256 کیلوبایت
پورتها
RS-232 (COM1), RS-485 (COM2)
پنل کاربری TP02G-AS1 محصولی از سری TP دلتا است که یک Text Panel یا پنل متنی ساده با نمایشگر STN-LCD است. این پنل امکان نمایش دو خط متن با وضوح 160×32 پیکسل را دارد و برای پروژههایی که نیاز به نمایش وضعیت، پیام، اعلان یا کنترل ساده از طریق کلید دارند، بسیار مناسب است. این مدل دارای کلیدهای تابع (Function Keys) فراوان، پورتهای ارتباطی RS-232 و RS-485 و منبع تغذیه 24 ولت DC است.
مزایا
-
نمایشگر دو خطی با وضوح مناسب برای کنترل ساده و اعلانها و هزینه کمتر نسبت به HMI گرافیکی
-
کلیدهای سرخود عددی و تابعی برای تنظیم، ورود داده یا فرماندهی بدون نیاز به لمس صفحهنمایش
-
دارای حافظه Flash داخلی با ظرفیت مناسب برای ذخیرهی برنامه و تنظیمات (256 کیلوبایت)
-
پشتیبانی از دو ارتباط سریال موازی (RS-232 و RS-485) برای اتصال به انواع PLC و تجهیزات جانبی
-
قابلیت محافظت با رمز عبور (Password Protection) جهت امنیت تنظیمات و محیط کاربری
-
مصرف توان پایین (۳ وات) و مناسب برای تابلوهای صنعتی با فضای محدود
کاربردها
-
نمایش وضعیت ماشینآلات و پیامهای عملیاتی در خطوط تولید
-
اطلاعرسانی خطاها و اعلانها در سیستمهای کنترل صنعتی
-
ارتباط ساده با PLCهای سری DVP و AS دلتا برای کنترل وضعیت تجهیزات مثل الکتروموتورها، پمپها، شیرها و ...
-
استفاده در تاسیسات، سیستمهای تهویه، خطوط مونتاژ سبک
-
مناسب پروژههایی که نیاز به HMI گرافیکی پیچیده ندارند و فقط نمایش و کنترل متنی کفایت میکند
سوالات متداول
۱. آیا TP02G-AS1 لمسی است؟
خیر، این مدل دارای کلیدهای فیزیکی است و صفحهنمایش لمسی ندارد.
۲. ولتاژ تغذیه آن چقدر است؟
24 ولت DC، با مصرف حدود 3 وات.
۳. چه پروتکلهای ارتباطی پشتیبانی میشوند؟
دارای پورتهای RS-232 و RS-485؛ امکان تنظیم سرعت، بیتها، Parity وجود دارد.
۴. آیا پنل دارای حافظه برای ذخیره پیامها و برنامههاست؟
بله، حافظه Flash داخلی 256 کیلوبایت دارد و میتوان تنظیمات و برنامه کاربر را ذخیره کرد.
۵. مقاومت پنل در مقابل شرایط محیطی چگونه است؟
در پنل جلویی دارای محافظ IP65 (یا معادل) است؛ دمای کاری 0 تا حدود 50 درجه سانتیگراد و رطوبت نسبی حدود 20-90٪ بدون کندی یا خرابی.
جمعبندی
اگر پروژهات نیاز به نمایش پیامهای متنی ساده، کنترل وضعیت یا اعلانهای خطا دارد و هزینه، مصرف انرژی یا پیچیدگی نمایش گرافیکی زیاد اهمیت دارد، TP02G-AS1 یک گزینه عالی است. با کلیدهای تابع، حافظه مناسب، ارتباطات سریال استاندارد و استحکام محیطی مناسب، گزینهای اقتصادی و مطمئن برای بسیاری از کاربردهای صنعتی ایران است.
| ویژگی | مقدار |
|---|---|
| مدل | TP02G-AS1 |
| نوع | Text Panel HMI (پنل متنی) |
| نوع نمایشگر | STN-LCD غیر لمسی |
| اندازه نمایش فعال | 72 × 22 mm |
| وضوح (رزولوشن) | 160 × 32 پیکسل |
| تعداد خطوط نمایش | 2 خط متن |
| حافظه Flash | 256 کیلوبایت |
| RAM داخلی | 32 کیلوبایت |
| پورتها | RS-232 (COM1), RS-485 (COM2) |
| ولتاژ تغذیه | 24V DC، مصرف ~3W |
| دمای کاری | 0 تا 50°C |
| درجه حفاظت پنل جلو | IP65/NEMA 4X (پنل جلوی دستگاه) |
