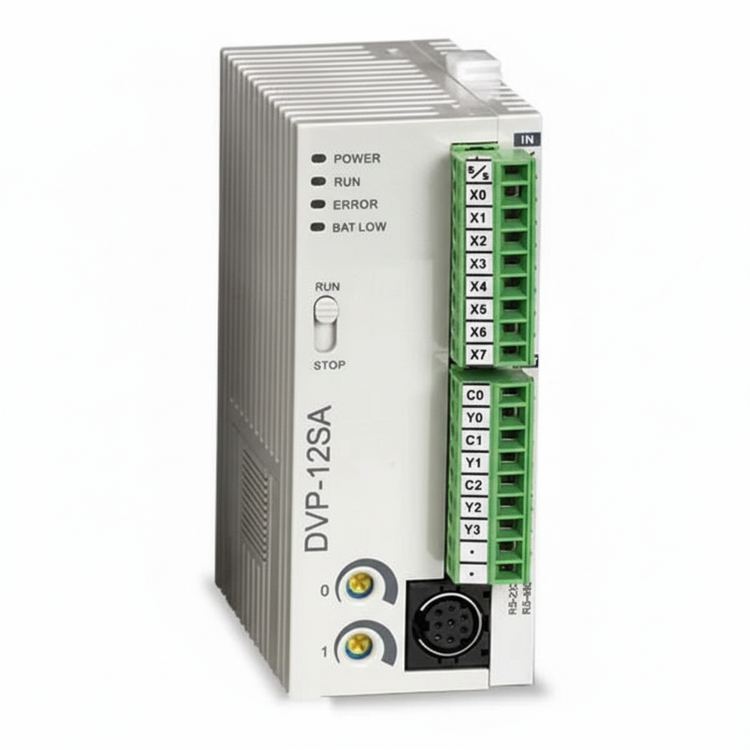

پی ال سی دلتا DVP12SA211R
تعداد ورودی
8 دیجیتال
تعداد خروجی
4 دیجیتال رله
ارتباطات
RS-232، RS-485 (Modbus RTU/ASCII)
پی ال سی DVP12SA211R از سری DVP-SA2 دلتا، یک CPU پیشرفته و جمعوجور است با ۱۲ نقطه ورودی/خروجی داخلی شامل ۸ ورودی دیجیتال و ۴ خروجی رلهای. تغذیه با ۲۴VDC انجام میشود. این PLC دارای CPU ۳۲ بیتی و سرعت اجرای پایه تقریباً ۰٫۳۵ میکروثانیه است. فضای حافظه برنامه آن ۱۶K Steps بوده و دارای رجیستر داده (Data Register) به اندازه ۱۰K Words میباشد. ([turn0search4], [turn0search14], [turn0search2])
همچنین دارای پورتهای ارتباطی RS-232 و دو پورت RS-485 است تا با پروتکل Modbus RTU/ASCII بتوان از آن در نمودارهای مانیتورینگ و سیستمهای HMI/SCADA استفاده کرد. این مدل از ماژولهای توسعه سری DVP-S پشتیبانی میکند (ماژولهای چپ و راست) و امکان گسترش I/O وجود دارد. ([turn0search4], [turn0search0])
برای ورودی دیجیتال، نسبت به نویز صنعتی مقاومتی دارد و برخی از نقاط آن با قابلیت فیلتر قابل تنظیم تا حدود ۲۰ میلیثانیه مجهزند. همچنین خروجیهای رلهای توان تحمل بار مقاومتی را تا حدود ۱٫۵ آمپر برای هر نقطه دارند. ([turn0search6], [turn0search0])
مزایا
-
ظرفیت برنامه 16K Steps که امکان انجام پروژههای پیچیدهتر را فراهم میکند
-
خروجی رلهای با توان بار مقاومتی مناسب برای کنترل تجهیزات مختلف
-
ارتباطات قوی با RS-232 و دو RS-485 جهت شبکهسازی و کنترل از راه دور
-
پشتیبانی از ماژولهای توسعه برای افزایش تعداد I/O یا افزودن کاربردهای جانبی
-
سرعت اجرای دستورالعمل پایهٔ بالا (~۰٫۳۵µs) برای پاسخ سریع در فرآیندهای صنعتی
کاربردها
-
اتوماسیون خطوط تولید صنعتی کوچک تا متوسط
-
استفاده در ماشینآلات بستهبندی و کنترل دستگاهها با ورودیهای دیجیتال متعدد
-
کاربردهای مانیتورینگ با نیاز به ارتباط با HMI یا SCADA
-
پروژههای که نیاز به گسترش پانل I/O دارند
-
کنترل تجهیزات صنعتی با بار مقاومتی توسط خروجی رلهای
۱. آیا DVP12SA211R دارای خروجی آنالوگ است؟
خیر؛ این مدل فقط دارای ورودی دیجیتال و خروجی رلهای است و به صورت داخلی خروجی آنالوگ ندارد.
۲. حداکثر تعداد I/O قابل اتصال با ماژول توسعه چقدر است؟
با افزودن ماژولهای توسعه سری DVP-S میتوان تا حدود ۴۸۰ نقطه I/O افزایش داد. ([turn0search4])
۳. سرعت اجرای دستور آن چقدر است؟
دستور پایه حدود ۰٫۳۵ میکروثانیه اجرا میشود.
۴. ولتاژ تغذیه چه مقدار است؟
۲۴ ولت DC با تلورانس منفی-مثبت حدود −۱۵٪ تا +۲۰٪.
۵. پروتکل ارتباطی چیست؟
پشتیبانی از Modbus RTU/ASCII از طریق RS-232 و RS-485.
جمعبندی
PLC دلتا DVP12SA211R با ترکیب ورودی دیجیتال مناسب، خروجی رلهای مطمئن، حافظه و سرعت بالا، و امکانات گسترش ماژول، گزینهای بسیار مناسب برای پروژههای اتوماسیون صنعتی است که به کارایی و انعطاف نیاز دارند. اگر دنبال یک PLC اقتصادی ولی قدرتمند برای کنترل دیجیتال، شبکهسازی و توسعه I/O هستی، این مدل رو بهشدت پیشنهاد میکنم.
| ویژگی | مشخصات |
|---|---|
| مدل/سری | DVP12SA211R / DVP-SA2 |
| ورودی دیجیتال | 8 عدد (24VDC، Sink/Source) |
| خروجی دیجیتال | 4 عدد رلهای |
| تغذیه | 24VDC |
| حافظه برنامه | 16K Steps |
| دیتای رجیستر | 10K Words |
| ارتباطات | 1 × RS-232 + 2 × RS-485 (Modbus RTU/ASCII) |
| توان خروجی رلهی هر نقطه | ~۱٫۵A بار مقاومتی |
| سرعت اجرای دستور پایه | ~۰٫۳۵µs |
| ماژول توسعه گرفتن | دارد — ماژولهای سری DVP-S |
| دمای کاری | 0-55°C |
