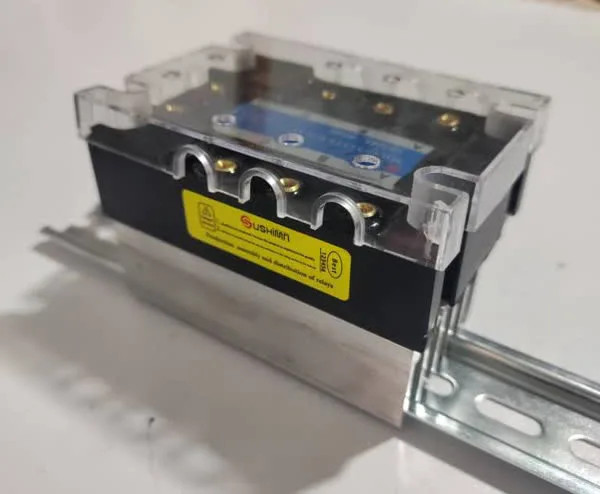

رله ۳ فاز 60 امپر هیت سینک سرخود مدل SSR AC TO AC

معرفی محصول

این مدل رله SSR سه‌فاز، با ظرفیت جریان ۶۰ آمپر و قابلیت سوئیچ بارهای AC، یک گزینه قوی برای کاربردهای صنعتی است. هیت‌سینک سرخود (یکپارچه با بدنه یا پایه آلومینیومی) در طراحی آن لحاظ شده تا گرمای ناشی از تلفات داخلی را به‌خوبی دفع کند و عملکرد پایداری را در بارهای سنگین ارائه دهد.
در یکی از شرکت‌های تولید رله، مدل SSR-60AA سه‌فاز AC to AC به ولتاژ بار ۲۴ تا ۴۸۰ ولت AC و کنترل ورودی ولتاژ AC ۷۰–۲۸۰ ولت معرفی شده است.
همچنین مدل TSR-60AA سه‌فاز نیز با محدوده ولتاژ بار ۹۰–۴۸۰ VAC و ورودی کنترل ۷۰–۲۸۰ VAC عرضه می‌شود.

مزایا و ویژگی‌ها

• کلیدزنی بدون جرقه و بی‌صدا

• عمر مفید بالا (بدون قطعات مکانیکی)

• جریان نشت کم در وضعیت خاموش

• افت ولتاژ پایین هنگام روشن بودن

• هیت‌سینک داخلی یا پایه آلومینیومی برای خنک‌سازی مؤثر

• ایزولاسیون قوی بین مدار کنترل و بار

• مقاوم در برابر شوک و ارتعاش

• پشتیبانی از بارهای سه‌فاز تا توان بالا

• LED نشانگر وضعیت عملکرد (در برخی مدل‌ها)

• طراحی مدولار و امکان نصب آسان در تابلو

کاربردها

• کنترل بارهای گرمایشی سه‌فاز مانند هیتر صنعتی

• کنترل بارهای سه‌فاز در خطوط تولید

• سیستم‌های تهویه و کمپرسور سه‌فاز

• پمپ‌های صنعتی و موتورهای سه‌فاز

• تابلوهای قدرت در کارخانجات

• کاربرد در دستگاه‌هایی که نیاز به کنترل دقیق جریان AC سه‌فاز دارند

نکات کاربردی برای خرید

1. ولتاژ کنترل ورودی — باید بررسی کنی که سیگنال ورودی رله (AC یا DC) با منبع کنترلی شما مطابق باشد.

2. محدوده ولتاژ بار (خروجی) — رله باید توان تحمل ولتاژ AC بار را داشته باشد (مثلاً ۲۴–۴۸۰ VAC یا بیشتر).

3. جریان بار واقعی و پیک — اگر بار دارای جریان لحظه‌ای پیک است، رله را با حاشیه انتخاب کن (مثلاً ۱٫۵ تا ۲ برابر).

4. هیت‌سینک و خنک‌سازی — اگر هیت‌سینک داخلی کافی نیست، باید هیت‌سینک خارجی یا تهویه هوا در نظر بگیری.

5. جریان نشت (Leakage Current) — در حالت خاموش ممکن است مقداری جریان عبور کند؛ در بار حساس این نکته مهم است.

6. زمان سوئیچینگ — در کاربردهایی که سوئیچ سریع لازم است، زمان خاموش/روشن رله را بررسی کن.

7. دمای محیط عملیاتی — رله باید توان عملکرد در دمای محیط پروژه را داشته باشد بدون افت کیفیت.

8. ایزولاسیون و مقاومت دی‌الکتریک — باید ولتاژ دی‌الکتریک بین کنترل و بار را بررسی کنی.

9. پشتیبانی و گارانتی — اگر رله ساخته داخلی یا برند خاص است، پشتیبانی و خدمات پس از فروش را در نظر بگیر.

10. مونتاژ / نصب — مطمئن شو اتصالات، پیچ‌ها، فاصله‌ها و شرایط نصب به طور ایمن و مناسب انجام شود.

جمع‌بندی

رله SSR سه‌فاز AC to AC با ظرفیت ۶۰ آمپر و هیت‌سینک داخلی، گزینه‌ای قوی برای کنترل بارهای AC بزرگ در محیط‌های صنعتی است. اگر ولتاژ کنترل، جریان بار و شرایط محیطی را با دقت انتخاب کنی و خنک‌سازی مناسب فراهم آوری، این رله می‌تواند عملکرد پایداری ارائه دهد. برای اطمینان،

سوالات متداول

سوال: آیا هیت‌سینک داخلی برای ۶۰ آمپر کافی است؟
پاسخ: بستگی به تلفات داخلی و شرایط محیطی دارد؛ در دما یا بار زیاد ممکن است به کمک خنک‌سازی اضافی نیاز باشد.

سوال: آیا می‌توانم مستقیماً این رله را با PLC کنترل کنم؟
پاسخ: بله اگر ولتاژ ورودی کنترل رله با خروجی PLC (مثلاً AC یا DC) سازگار باشد.

سوال: آیا جریان نشت زیاد است؟
پاسخ: در مدل‌هایی همانند SSR-60AA جریان نشت تا ۸ میلی‌آمپر گزارش شده است.

سوال: آیا برای بار موتوری مناسب است؟
پاسخ: بله اما باید جریان استارتی موتور را نیز در طراحی لحاظ کنی.

سوال: زمان سوئیچینگ چقدر است؟
پاسخ: معمولاً زمان روشن/خاموش در مرتبه میلی‌ثانیه است، در مدل SSR-60AA زمان خاموش شدن ≤ ۱۰ میلی‌ثانیه گزارش شده است
