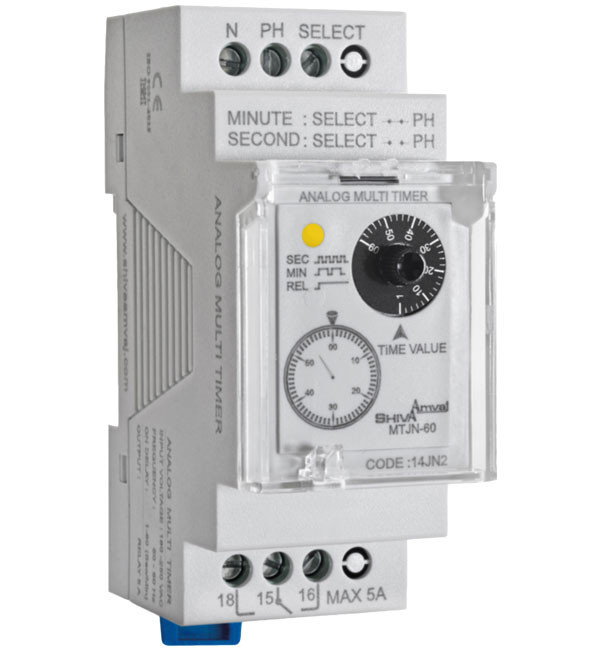

مولتی تایمر آنالوگ سری N MTJN-60 شیوا امواج
ولتاژ تغذیه
۱۸۰ – ۲۵۰ VAC
جریان خروجی
رله ۵ آمپر
حالت کاری
۴ حالت (خاموش، چشمک آرام، چشمک سریع، روشن دائم)
معرفی محصول
مولتی تایمر آنالوگ MTJN-60 از سری N برند شیوا امواج، یک تایمر آنالوگ با قابلیت چندگانه است که به منظور ایجاد تأخیر در وصل تجهیزات برقی طراحی شده است. دستگاه میتواند بر حسب نیاز، زمان را در بازه ثانیه یا دقیقه تنظیم کند و مناسب تابلو برقها، سیستمهای کنترلی و پروژههای صنعتی یا خانگی است.
مزایا و ویژگیها
-
قابلیت انتخاب حالت تایمر ثانیه یا دقیقه از طریق ترمینال Select
-
دقت و ثبات در تکرار عملکرد
-
نشانگر وضعیت ۴ حالته:
• خاموش (قطع برق)
• چشمک آرام (مد دقیقه)
• چشمک سریع (مد ثانیه)
• روشن دائم (وصل رله) -
قابلیت پلمپ شدن پانل دستگاه برای جلوگیری از تغییر ناخواسته تنظیمات
-
نصب آسان روی ریل تابلو برق یا صفحات جانبی
-
ترمینالهای آسانسوری و طراحی استاندارد
-
مقاوم در برابر تغییر زمان ناشی از ضربات کنتاکتور یا نویز
کاربردها
-
تأخیر در روشن شدن تجهیزات برقی در تابلو کنترلی
-
استفاده در سیستمهایی که نیاز دارند پس از زمان خاصی بار راهاندازی شود
-
در سیستمهای گرمایشی یا سرمایشی که نیاز به تأخیر در وصل دارند
-
در دستگاههای خودکار صنعتی برای کنترل زمانبندی روشن/خاموش
-
سیستمهای کنترل نور، پمپها، فنها و تجهیزات فرمانی
نکات کاربردی برای خرید
-
مطمئن شو بار مصرفی متصل به رله بیشتر از 5 آمپر نباشد — اگر بیشتر باشه، از کنتاکتور واسطه استفاده کن
-
اگر نیاز به عملکرد دقیق در مد دقیقه یا ثانیه داری، با ترمینال Select حالت مناسب را انتخاب کن.
-
دستگاه را در داخل تابلو با تهویه مناسب نصب کن تا گرمای اضافی باعث خطا نشود.
-
اگر تابلو دارای ارتعاش یا شوکهای مکانیکی است، از احتیاط بیشتری در نصب استفاده کن تا تنظیمات تغییر نکنند.
-
هنگام راهاندازی، عملکرد تایمر را با یک زمانسنج مرجع مقایسه کن تا از دقت عملکرد مطمئن شوی.
جمعبندی
مولتی تایمر آنالوگ MTJN-60 سری N شیوا امواج گزینهای عالی برای کاربردهایی است که نیاز به تأخیر در وصل تجهیزات دارند و فضای تابلو محدود است. با امکاناتی چون تنظیم ثانیه/دقیقه، نشانگر وضعیت چند حالته، امکان پلمپ پانل و طراحی جمعوجور، این تایمر انتخاب هوشمندانهای برای پروژههای کنترل زمان ساده و مطمئن است.
سوالات متداول
۱) بازه زمانی MTJN-60 چقدر است؟
۱ تا ۶۰ ثانیه یا ۱ تا ۶۰ دقیقه (بسته به انتخاب حالت)
۲) جریان خروجی رله چقدر است؟
۵ آمپر
۳) ولتاژ تغذیه این تایمر چیست؟
۱۸۰ تا ۲۵۰ VAC
۴) آیا تنظیمات تایمر تحت تأثیر ضربات کنتاکتور تغییر میکند؟
نه، دستگاه دارای سازوکار مقاوم است تا زمان تنظیمشده در اثر ضربات تغییر نکند.
۵) چگونه بین حالت ثانیه و دقیقه جابجا شوم؟
با استفاده از ترمینال Select: اگر به فاز وصل باشد، حالت دقیقه فعال میشود، اگر آزاد باشد، حالت ثانیه فعال خواهد شد.
| ویژگی | مقدار |
|---|---|
| مدل / کد | MTJN-60 (کد 14JN2) |
| نوع تایمر | آنالوگ Multi Timer |
| حالت کاری | تأخیر در وصل |
| بازه زمانی | 1–60 ثانیه / 1–60 دقیقه |
| ولتاژ تغذیه | ۱۸۰-۲۵۰ VAC |
| جریان رله خروجی | ۵ آمپر |
| نشانگر وضعیت | ۴ حالت (خاموش، چشمک آرام، چشمک سریع، روشن دائم) |
| ابعاد | 32 × 90 × 65 میلیمتر |
| وزن | 96 گرم |
| محدوده دمای کاری | –۲۰ تا +۶۵ °C |
| رطوبت مجاز | تا ۷۰٪ |
| درجه حفاظت | IP30 |
