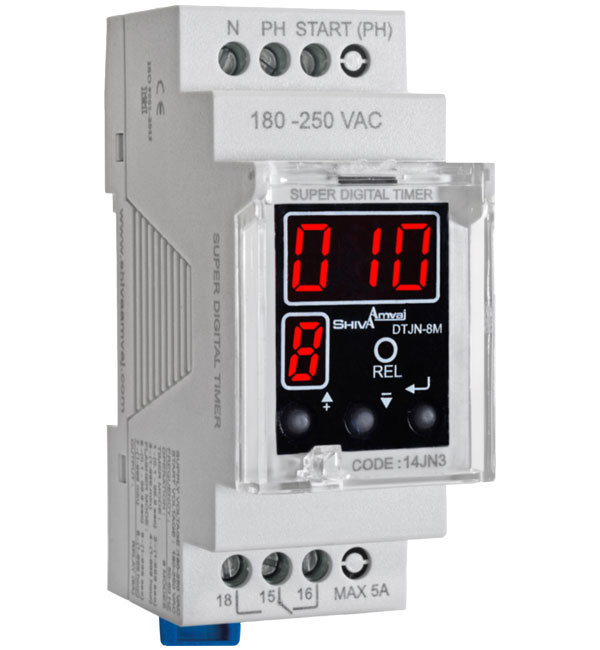

سوپرتایمر دیجیتال سری N DTJN-8M شیوا امواج
ولتاژ تغذیه
۱۸۰ – ۲۵۰ VAC
جریان خروجی
رله ۵ آمپر
حالت کاری
۸ حالت (۴ تایمر + ۴ فلاشر)
معرفی محصول
سوپرتایمر دیجیتال DTJN-8M از سری N برند شیوا امواج یک تایمر پیشرفته میکروپروسسوری است که امکان زمانبندی دقیق و انعطافپذیر را فراهم میکند. این دستگاه میتواند در بازهی زمانی ۰.۱ ثانیه تا ۹۹۹ ساعت کار کند و دارای ۸ حالت کاری مختلف (تایمر و فلاشر) است.
این تایمر برای کاربردهای تابلو برق و اتوماسیون صنعتی طراحی شده و از ترمینال استارت جداگانه بهره میبرد.
مزایا و ویژگیها
-
عملکرد با دقت ۰.۱ ثانیه به لطف سیستم میکروپروسسوری
-
پشتیبانی از ۸ حالت کاری شامل:
۱٫ تایمر دهم ثانیه
۲٫ تایمر ثانیه
۳٫ تایمر دقیقه
۴٫ تایمر ساعت
۵٫ فلاشر دهم ثانیه
۶٫ فلاشر ثانیه
۷٫ فلاشر دقیقه
۸٫ فلاشر ساعت -
امکان انتخاب وضعیت رله (وصل یا قطع) هنگام شروع زمانگیری
-
تغذیه از ۱۸۰ تا ۲۵۰ VAC
-
خروجی رله ۵ آمپر
-
کارکرد در دمای محیطی از –۲۰ تا +۶۵ °C و با رطوبت تا ۷۰٪
-
ابعاد دستگاه تقریباً ۶٫۵ × ۹٫۰ × ۳٫۶ سانتیمتر
-
وزن تقریباً ۱۵۰ گرم
-
درجه حفاظت IP30 برای نصب داخل تابلو برق
کاربردها
-
زمانبندی در تابلوهای اتوماسیون صنعتی
-
کنترل تأخیر روشن/خاموش دستگاهها
-
کاربرد در سیستمهایی که نیاز به عملکردهای فلاشر (چرخهای) دارند
-
استفاده در فرآیندهایی که باید پس از مدتی خاص عملکردی فعال یا غیرفعال شود
-
سیستمهای کنترل نور، تهویه، شیرها و تجهیزات فرمان
نکات کاربردی برای خرید
-
بار مصرفی متصل به رله باید کمتر یا معادل ۵ آمپر باشد؛ در صورت بیشتر بودن، از کنتاکتور واسطه استفاده کن.
-
در حالت فلاشر، قبل از نصب، نسبت زمان روشن و خاموشی را با نیاز پروژه مقایسه کن تا دستگاه بتواند عملکرد مطلوب دهد.
-
محل نصب دستگاه باید دارای تهویه مناسب باشد و دمای داخلی تابلو کنترل نشود که باعث خطا در عملکرد شود.
-
سیمکشی ترمینال Start را دقیق و مطابق نقشه راهنمای دستگاه انجام بده.
-
پس از نصب، عملکرد تایمر را با یک دستگاه مرجع (کرنومتر یا تایمر دقیق) مقایسه کن تا مطمئن شوی تنظیمات زمان درست انجام شدهاند.
جمعبندی
سوپرتایمر دیجیتال DTJN-8M سری N شیوا امواج یک انتخاب مناسب برای زمانی است که لازم داری عملکردهای دقیق تایمری و فلاشر را در تابلوها و سیستمهای خودکار داشته باشی. با بازه زمانی گسترده، حالات کاری متنوع و طراحی مقاوم، این تایمر برای پروژههای صنعتی و فرمانی گزینهای کاربردی و قابل اعتماد است.
سوالات متداول
۱) بازه زمانی DTJN-8M چقدره؟
از ۰.۱ ثانیه تا ۹۹۹ ساعت.
۲) آیا حالت فلاشر هم دارد؟
بله، ۴ حالت فلاشر (دهم ثانیه، ثانیه، دقیقه، ساعت) دارد.
۳) ولتاژ تغذیه دستگاه چیست؟
۱۸۰ تا ۲۵۰ VAC
۴) جریان خروجی رله چند آمپر است؟
۵ آمپر
۵) در چه دمایی عملکرد خوبی دارد؟
از –۲۰ تا +۶۵ °C با رطوبت تا ۷۰٪
|
|
|---|
