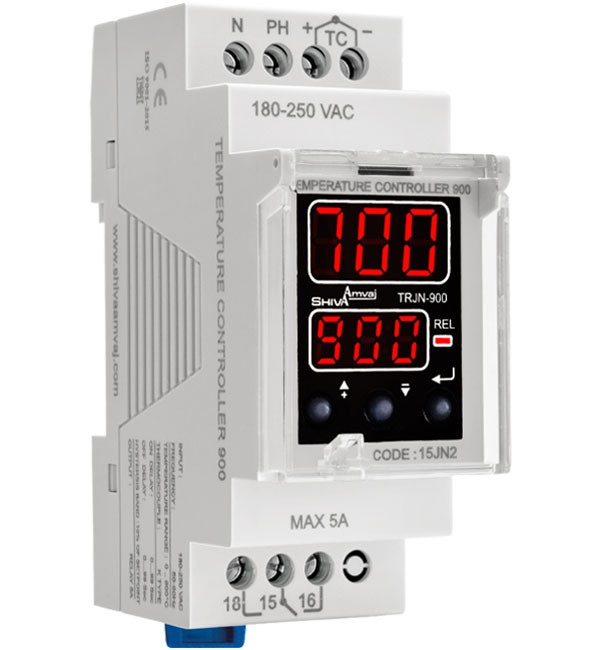

ترموستات دیجیتال سری N TRJN-900 شیوا امواج (۰ تا ۹۰۰ °C)
دقت اندازه گیری
±۱ °C
ولتاژ تغذیه
۱۸۰ – ۲۵۰ VAC
خروجی
رله ۵ آمپر
نوع سنسور
ترموکوپل نوع K
معرفی محصول
ترموستات سری N مدل TRJN-900 از شرکت شیوا امواج یک کنترلکننده دمای صنعتی است که با استفاده از سنسور ترموکوپل نوع K قادر به اندازهگیری و کنترل دما در بازه ۰ تا ۹۰۰ درجه سانتیگراد میباشد. این دستگاه دارای دو نمایشگر PV (دمای واقعی) و SV (دمای تنظیمشده) است و امکان تنظیم زمان تأخیر برای قطع و وصل رله خروجی را دارد.
مزایا و ویژگیها
-
اندازهگیری دما با دقت حدود ±۱ درجه سانتیگراد
-
تنظیم باند قطع/وصل (هیسترزیس) برای جلوگیری از نوسان مکرر
-
امکان تنظیم تأخیر زمان برای قطع و وصل رله (۰ تا ۹۹ ثانیه)
-
قابلیت تشخیص قطع سنسور (Fault detection)
-
نمایشگر دیجیتال با دو مقدار (PV / SV)
-
کالیبراسیون دما به منظور تطابق با مرجع استاندارد
-
گستره ولتاژ تغذیه: ۱۸۰ تا ۲۵۰ VAC
-
ابعاد فیزیکی تقریباً ۶۵ × ۹۰ × ۳۲ میلیمتر
-
خروجی رله ۵ آمپر برای کنترل بارهای فرمانی
-
عملکرد در دمای محیطی بین –۲۰ تا +۶۵ °C و رطوبت تا ۷۰٪
کاربردها
-
کنترل دما در کورهها، پخت و فرآیندهای دمای بالا
-
دستگاههای گرمایشی صنعتی، اجاق، مشعلها
-
سیستمهای برقی و مکانیکی که نیاز به کنترل دقیق دما دارند
-
کاربرد در تابلو برق صنعتی برای نظارت بر دمای قطعات
-
محیطهایی که سنسور دمایی از راه دور لازم است (با سیم سنسور K مناسب)
نکات کاربردی برای خرید
-
سنسور ترموکوپل نوع K را جداگانه تهیه کن؛ ترموستات معمولاً بدون سنسور ارائه میشود
-
سیم سنسور را کوتاه نگهدار و دور از کابلهای قدرت بگذار تا نویز کم شود.
-
اگر بار متصل رله از نوع موتوری یا سلفی باشد، ممکن است جریان راهاندازی بالاتر از ۵ آمپر باشد — در این صورت از کنتاکتور واسط استفاده کن.
-
هنگام تنظیم تأخیر قطع/وصل، برای کاربردهایی با نوسان برق زیاد، تأخیر نامناسب ممکن است باعث قطع یا وصل ناگهانی شود.
-
ترموستات را در محیطی نصب کن که دمای تابلو زیاد نشود تا قطعات الکترونیکی دچار خطا نگردند.
-
پس از راهاندازی، دستگاه را با دماسنج مرجع مقایسه کن و در صورت لزوم کالیبراسیون انجام بده.
جمعبندی
ترموستات TRJN-900 سری N شیوا امواج یک انتخاب مناسب برای کنترل دقیق دما در بازه وسیع ۰ تا ۹۰۰ درجه سانتیگراد است. با امکاناتی چون تأخیر قطع/وصل، تشخیص قطع سنسور، تنظیم هیسترزیس و دقت مناسب، این مدل برای کاربرد صنعتی دما بالا بسیار کارآمد است. اگر پروژهای داری که نیاز به کنترل دمای دقیق بالا دارد، این مدل میتواند گزینه خوبی باشد.
سوالات متداول
۱) بازه دمایی TRJN-900 چقدر است؟
۰ تا ۹۰۰ درجه سانتیگراد
۲) ولتاژ تغذیه دستگاه چیست؟
۱۸۰ تا ۲۵۰ VAC
۳) تأخیر قطع و تأخیر وصل دستگاه چه مقادیری دارند؟
تا ۰ تا ۹۹ ثانیه برای هر دو حالت قطع و وصل
۴) جریان خروجی رله چقدر است؟
حدود ۵ آمپر
۵) آیا دستگاه دارای تشخیص قطع سنسور است؟
بله، قابلیت تشخیص قطع سنسور (Fault) دارد
| ویژگی | مقدار |
|---|---|
| مدل / کد | TRJN-900 (کد 15JN2 سری N) |
| بازه دمایی اندازهگیری | ۰ تا ۹۰۰ °C |
| نوع سنسور قابل اتصال | ترموکوپل نوع K |
| ولتاژ تغذیه | ۱۸۰ – ۲۵۰ VAC / ۵۰-۶۰ Hz |
| تأخیر قطع | ۰–۹۹ ثانیه |
| تأخیر وصل | ۰–۹۹ ثانیه |
| خروجی | رله ۵ آمپر |
| ابعاد | ۶۵ × ۹۰ × ۳۲ میلیمتر |
| دمای کاری محیط | –۲۰ تا +۶۵ °C |
| رطوبت مجاز | تا ۷۰٪ |
| درجه حفاظتی | IP30 (برای نصب داخل تابلو) |
