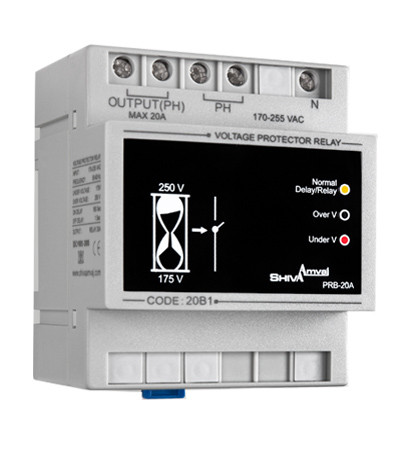

محافظ ولتاژ PRB-20A شیوا امواج | جریان ۲۰ آمپر
جریان رله
۲۰ آمپر
ولتاژ تغذیه
۱۷۰ – ۲۵۵ VAC
تاخییر قطع
۱ ثانیه
معرفی محصول
محافظ ولتاژ PRB-20A از شیوا امواج یک دستگاه حفاظتی برای سیستمهای برق تک فاز است، که پس از کنتور و پیش از ورود برق به وسایل برقی نصب میشود تا در مقابل افزایش و کاهش ولتاژ و نوسانات ناگهانی برق از تجهیزات محافظت کند. این مدل با جریان نامی ۲۰ آمپر طراحی شده و با تنظیمات دقیق داخلی، برق را در شرایط نامناسب قطع کرده و پس از بازگشت شرایط عادی با تأخیر به مدار باز میگرداند.
مزایا و ویژگیها
-
جریان رله ۲۰ آمپر که امکان عبور جریان بالا را بدون نیاز به کنتاکتور خارجی فراهم میکند.
-
تاخیر قطع ۱ ثانیه برای جلوگیری از قطعهای سریع و ناخواسته در نوسانات کوتاه مدت
-
تاخیر وصل ۱۸۰ ثانیه برای اطمینان از پایداری ولتاژ پیش از وصل مجدد.
-
ولتاژ تغذیه گسترده در بازه ۱۷۰ تا ۲۵۵ VAC با فرکانس ۵۰/۶۰ هرتز.
-
حدود قطع افزایش ولتاژ ~۲۵۰ ولت و کاهش ولتاژ ~۱۷۵ ولت برای محافظت دقیق تجهیزات.
-
کارکرد در دمای –۲۰ تا +۶۵ درجه سانتیگراد و رطوبت تا ۷۰٪.
-
ابعاد تقریبی ۶۰ × ۸۶ × ۷۲ میلیمتر و درجه حفاظتی IP30 برای نصب داخل تابلو برق.
-
دارای سه نشانگر LED برای وضعیت رله (RELAY/DELAY)، افزایش ولتاژ (OVER V) و کاهش ولتاژ (UNDER V).
کاربردها
-
نصب در ورودی تابلو برق ساختمان برای حفاظت کلی خانه یا طبقات
-
محافظت یخچال، کولر، تلویزیون، کامپیوتر و سایر وسایل حساس در برابر نوسان برق
-
استفاده در لوازم پرظرفیت که جریان بیشتری میکشند و نیاز به محافظی با جریان بالا دارند
-
پروژههای مسکونی، اداری و تجاری که شبکه برق ناپایداری دارند
نکات کاربردی برای خرید
-
بار مصرفی سیستم نباید بیش از ۲۰ آمپر باشد؛ در کاربردهایی که جریان بیشتر است، نیاز به کنتاکتور یا محافظی با جریان بالاتر داری.
-
پس از نصب، چند روز اول عملکرد محافظ را در شرایط نوسان برق تست کن تا مطمئن شوی قطع و وصل به درستی انجام میشود.
-
محل نصب محافظ را در داخل تابلو برق محافظتشده، دور از گردوغبار و گرمای زیاد قرار بده تا عملکرد قطعات داخلی محفوظ بماند.
-
اگر برق منطقه ناپایدار است یا قطعی زیاد داری، تأخیر ۱۸۰ ثانیه میتواند از قطعهای مکرر جلوگیری کند.
-
اگر تجهیزات مصرفی دارای بار موتوری یا خازنی باشند (که جریان راهاندازی بالا دارند)، مطمئن باش محافظ و رله بتوانند شرایط اوج جریان را تحمل کنند.
جمعبندی
محافظ ولتاژ PRB-20A شیوا امواج یک راهحل مطمئن برای محافظت از تجهیزات برقی در محیط تک فاز است. با جریان رله ۲۰ آمپری، تنظیمات دقیق برای قطع و وصل، و توانایی تحمل شرایط محیطی استاندارد، این محافظ انتخاب خوبی برای خانهها، دفاتر و پروژههایی است که باید از آسیب ناشی از نوسانات برق جلوگیری کنند.
سوالات متداول
۱) PRB-20A چه جریان رلهای دارد؟
جریان نامی رله آن ۲۰ آمپر است.
۲) تاخیر قطع و وصل دستگاه چقدر است؟
قطع: ۱ ثانیه، وصل: ۱۸۰ ثانیه.
۳) ولتاژ تغذیه آن در چه بازهای است؟
بین ۱۷۰ تا ۲۵۵ VAC
۴) چه ولتاژی باعث قطع افزایش میشود؟
حدود ۲۵۰ ولت.
۵) شرایط محیطی کاری آن چیست؟
دمای کاری: –۲۰ تا +۶۵ °C، رطوبت تا ۷۰٪
| ویژگی | مقدار |
|---|---|
| مدل / کد | PRB-20A / CODE: 20B1 |
| جریان رله | ۲۰ آمپر |
| ولتاژ تغذیه | ۱۷۰ – ۲۵۵ VAC |
| قطع افزایش ولتاژ | ~۲۵۰ ولت |
| قطع کاهش ولتاژ | ~۱۷۵ ولت |
| تاخیر قطع | ۱ ثانیه |
| تاخیر وصل | ۱۸۰ ثانیه |
| دمای کاری | –۲۰ … +۶۵ °C |
| رطوبت مجاز | تا ۷۰٪ |
| ابعاد تقریبی | ۶۰ × ۸۶ × ۷۲ میلیمتر |
| درجه حفاظتی | IP30 |
