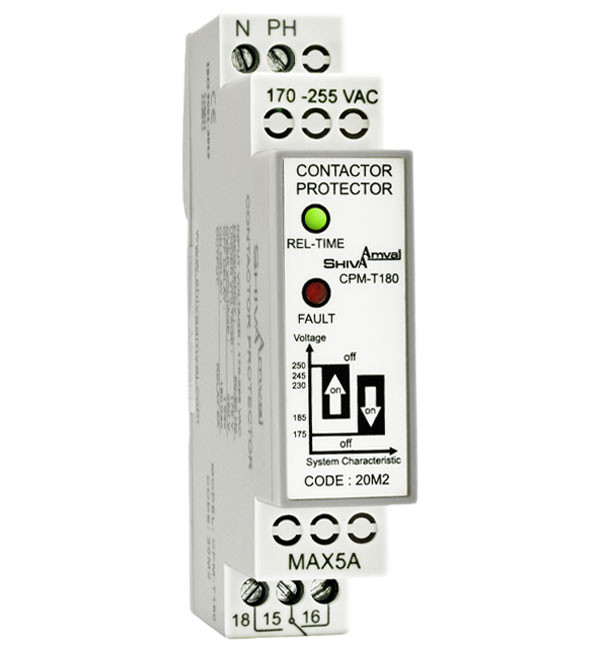

محافظ کنتاکتور 1s کنترل فاز تک‌فاز سری M مدل CPM-T1 شیوا امواج

معرفی محصول

مدل CPM-T180 از سری M محافظ کنتاکتور شیوا امواج، یک دستگاه کنترل فاز است که مخصوص محافظت از بوبین کنتاکتور‌های تک‌فاز طراحی شده است. این دستگاه با تأخیر ۱۸۰ ثانیه در وصل مجدد، ضمن قطع خودکار هنگام افزایش یا کاهش ولتاژ و دو فاز شدن شبکه، امکان بازگشت ایمن را فراهم می‌کند. در هنگام وصل برق، نشانگر REL/TIME به مدت ۱۸۰ ثانیه چشمک‌زن می‌شود تا دستگاه شرایط را پایش نماید؛ سپس رله وصل شده و کنتاکتور فعال می‌شود

مزایا و ویژگی‌ها

• تأخیر ۱۸۰ ثانیه در وصل مجدد برای جلوگیری از وصل نوسانی مکرر در زمان بازگشت ولتاژ

• قطع سریع برق هنگام ولتاژ خارج از محدوده: کمتر از ۱۷۵ ولت یا بیشتر از ۲۵۰ ولت

• عملکرد در شرایط دو فاز شدن شبکه و قطع خودکار در آن حالت نیز

• خروجی رله با ظرفیت ۵ آمپر برای کنترل بوبین کنتاکتور

• ولتاژ تغذیه در بازه ۱۷۰ – ۲۵۵ VAC و فرکانس ۵۰/۶۰ هرتز

• داشتن دو نشانگر LED:
   • REL/TIME برای نمایش زمان‌گیری و وضعیت وصل
   • FAULT برای نمایش خطا یا قطع محافظت‌شده

• طراحی جمع‌وجور و نصب آسان در تابلو با ترمینال آسانسوری

کاربردها

• محافظت از کنتاکتور در تابلوهای کنترل موتور تک‌فاز، پمپ، فن و تجهیزات صنعتی کوچک

• سیستم‌هایی که لازم است در نوسانات برق از آسیب دیدن کنتاکتور و تجهیزات مرتبط جلوگیری شود

• تأسیساتی که برق منطقه متزلزل است و نیاز به تأخیر برای وصل ایمن دارند

• پروژه‌هایی با تجهیزات حساس به ولتاژ و بارهای فرمانی

نکات کاربردی برای خرید

1. بررسی کن که جریان مصرفی بوبین کنتاکتور بیشتر از ۵ آمپر نباشد، زیرا رله محافظ محدودیت دارد.

2. تأخیر ۱۸۰ ثانیه برای محیط‌هایی مناسب است که پس از نوسان برق نیاز به زمان تعیین کنندگی دارند؛ در کاربردهایی که نیاز به پاسخ سریع داری، مدل‌های با تأخیر کمتر مناسب‌ترند.

3. ولتاژ تغذیه تابلو باید در بازه ذکر شده (۱۷۰-۲۵۵ VAC) قرار گیرد تا عملکرد محافظ درست باشد.

4. دستگاه را در محلی داخل تابلو نصب کن که تهویه خوب داشته باشد تا حرارت زیاد باعث اختلال نشود.

5. پس از نصب، در موقعیت‌های ولتاژ بالا، پایین یا دو فاز، عملکرد نشانگر FAULT و بازگشت به وضعیت طبیعی را تست کن.

6. اگر بار مصرفی القایی باشه، جریان راه‌اندازی ممکن است بیشتر از جریان نامی شود؛ مطمئن باش کنتاکتور و محافظ ظرفیت این را دارند.

جمع‌بندی

اگر دنبال یک محافظ کنتاکتور هستی که در شرایط برق نامساعد، فعالیت ایمن داشته باشه و پس از بازگشت ولتاژ با تأخیر کنترل‌شده وصل بشه، CPM-T180 سری M گزینه خوبی است. با عملکرد مناسب در قطع ولتاژ بالا/پایین، حفاظت از دو فاز شدن و تأخیر ۱۸۰ ثانیه، این مدل می‌تونه امنیت و پایداری بیشتری به سیستم فرمان دهی‌ات بده.

سوالات متداول

۱) ولتاژ قطع برای افزایش و کاهش چه مقادیری است؟
افزایش: ~۲۵۰ ولت / کاهش: ~۱۷۵ ولت

۲) تأخیر وصل مجدد برابر چند ثانیه است؟
۱۸۰ ثانیه

۳) جریان رله محافظ چقدر است؟
۵ آمپر

۴) ولتاژ تغذیه مناسب محصول چیست؟
۱۷۰ تا ۲۵۵ VAC

۵) نشانگرها چه عملکردی دارند؟
REL/TIME وضعیت زمان‌گیری و وصل را نمایش می‌دهد و FAULT نشان‌دهنده خطا یا قطع محافظت‌شده است.
