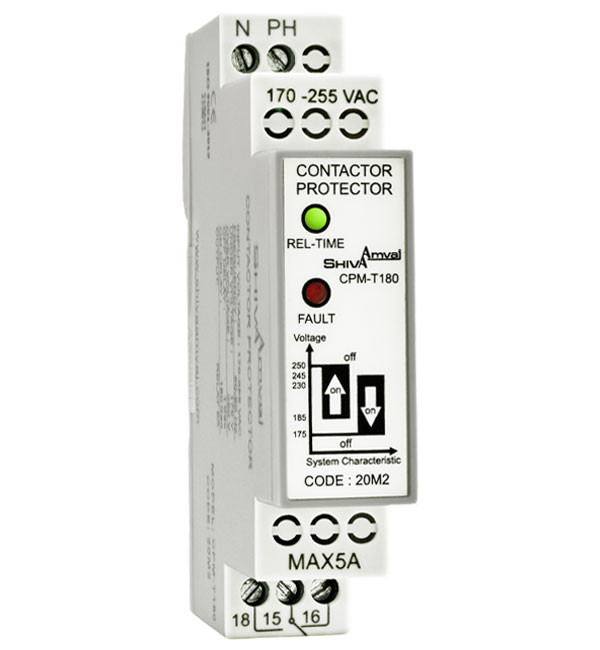

محافظ کنتاکتور 1s کنترل فاز تک‌فاز سری M مدل CPM-T1 شیوا امواج

معرفی محصول

محافظ کنتاکتور CPM-T1 از سری M برند شیوا امواج، یک رله‌ی حفاظتی برای سیستم‌های تک‌فاز است که با تاخیر ۱ ثانیه (1s) طراحی شده تا پس از وصل برق، ابتدا وضعیت ولتاژ و فاز را بررسی کند و سپس کنتاکتور را وصل نماید. این دستگاه کنتاکتور را در برابر افزایش ولتاژ، کاهش ولتاژ و دو فاز شدن محافظت می‌کند. در صورتی که ولتاژ شبکه از محدوده مجاز خارج شود، محافظ به سرعت فرمان قطع صادر می‌کند تا از آسیب دیدن بوبین کنتاکتور یا تجهیزات مرتبط جلوگیری کند.

مزایا و ویژگی‌ها

• تاخیر در وصل ۱ ثانیه برای جلوگیری از وصل ناگهانی در نوسانات کوتاه‌مدت

• حفاظت کامل از کنتاکتور در برابر کاهش ولتاژ (زیر ~175 ولت) و افزایش ولتاژ (بیشتر از ~250 ولت)

• عملکرد در گرفتن فرمان قطع در لحظه‌ای که وضعیت فاز یا ولتاژ غیر مجاز شود

• خروجی رله با ظرفیت ۵ آمپر برای درایو کنتاکتور

• بدنه‌ای فشرده با ابعاد تقریباً 71 × 18 × 88 میلی‌متر و درجه حفاظتی IP30

• نصب آسان روی ریل DIN با ترمینال آسانسوری استاندارد

• دو نشانگر LED برای نمایش وضعیت دستگاه: REL/TIME (وصل — وضعیت زمان‌گیری) و FAULT (خطا — عدم وجود فاز یا ولتاژ نامناسب)

کاربردها

• حفاظت کنتاکتورهای تک‌فاز در تابلو برق‌های ساختمان، صنعتی سبک، تأسیسات و سیستم‌های موتور کوچک

• استفاده در مدارهایی که نیاز به قطع سریع در نوسان برق دارند تا از آسیب به تجهیزات گران‌قیمت جلوگیری شود

• پروژه‌هایی که بار مصرفی قابل توجه است و نیاز به کنترل بهتر ولتاژ دارند

• استفاده در شرایطی که برق منطقه ناپایدار است یا احتمال ولتاژ پایین/بالا زیاد است

نکات کاربردی برای خرید

1. مصرف ناشی از بوبین کنتاکتور نباید بیشتر از ۵ آمپر باشد؛ اگر بالاتر است، باید از کنتاکتور با جریان بزرگ‌تر استفاده کنی.

2. ولتاژ شبکه باید تقریباً در محدوده ۱۷۰ تا ۲۵۵ VAC باشد تا محافظ بتواند به درستی عمل کند.

3. به دلیل اینکه دستگاه دارای تاخیر در وصل است، در پروژه‌هایی که نیاز به پاسخ سریع دارند، بررسی کن که این تأخیر ۱ ثانیه مشکلی ایجاد نکند.

4. نصب محافظ در محیطی با تهویه مناسب داخل تابلو توصیه می‌شود تا دمای داخلی زیاد نشود.

5. پس از نصب، وضعیت LEDهای FAULT و REL/TIME را در شرایط ولتاژ نرمال و شرایط غیرمجاز بررسی کن تا مطمئن شوی عملکرد درست است.

6. اگر بار مصرفی مدار القایی یا موتوری باشد، جریان راه‌اندازی ممکن است خیلی بیشتر از جریان نامی باشد — مطمئن باش کنتاکتور و محافظ بتوانند آن بار را تحمل کنند.

جمع‌بندی

محافظ کنتاکتور CPM-T1 سری M شیوا امواج یک گزینه‌ای ایمن و کاربردی برای حفاظت از کنتاکتورهای تک‌فاز در شرایط ولتاژ نامناسب است. با تاخیر وصل ۱ ثانیه، توان رله ۵ آمپر و امکانات کامل حفاظتی مثل قطع ولتاژ بالا/پایین و دو فاز شدن، این دستگاه می‌تواند از آسیب دیدن بوبین کنتاکتور و تجهیزات مرتبط جلوگیری کند. اگر به محافظی نیاز داری که در نوسانات برق عملکرد ایمن و قابل اعتمادی داشته باشد، CPM-T1 انتخاب مناسبی است.

سوالات متداول

۱) ولتاژ قطع افزایش و کاهش برای CPM-T1 چه مقادیری است؟
افزایش ولتاژ: ~۲۵۰ ولت / کاهش ولتاژ: ~۱۷۵ ولت

۲) تأخیر وصل آن چقدر است؟
تأخیر ۱ ثانیه

۳) جریان رله خروجی چقدر است؟
۵ آمپر

۴) آیا تنظیمات ولتاژ قابل تغییر است؟
در مدل CPM-T1 معمولاً ولتاژهای قطع ثابت هستند و قابل تغییر نمی‌باشند.

۵) عملکرد محافظ در هنگام خطا چگونه است؟
هنگامی که ولتاژ یا فاز از محدوده مجاز خارج شود، FAULT روشن شده و رله قطع می‌شود تا برق کنتاکتور به حالت امن برگردد. پس از بازگشت شرایط نرمال، پس از تأخیر ۱ ثانیه مرحله وصل انجام می‌شود
