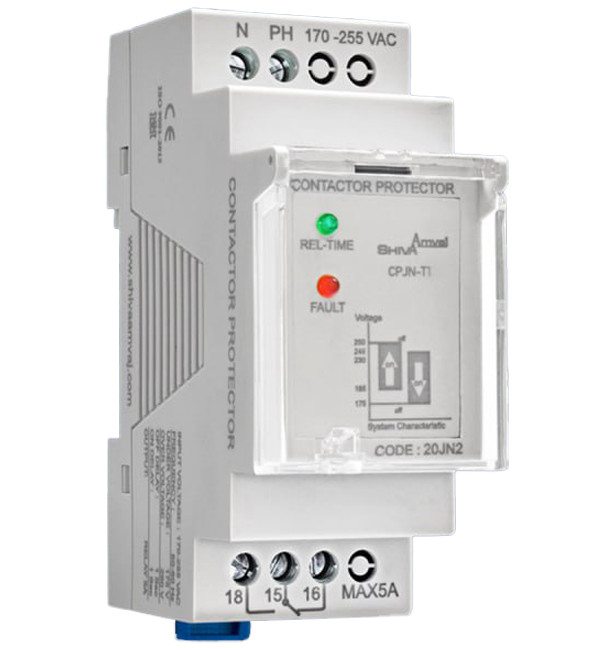

محافظ کنتاکتور تک فاز سری N مدل CPJN-T1 شیوا امواج
ولتاژ تغذیه
۱۷۰ – ۲۵۵ VAC
تاخییر زمان
۱ ثانیه
توان خروجی
رله 5 آمپر
معرفی محصول
محافظ کنتاکتور CPJN-T1 از سری N برند شیوا امواج یک دستگاه کنترل فاز برای سیستمهای تکفاز است که به منظور محافظت از کنتاکتور در برابر نوسانات ولتاژ (کاهش یا افزایش) یا دو فاز شدن طراحی شده. این مدل دارای تأخیر قطع به مدت ۱ ثانیه است و پس از بازگشت ولتاژ به سطح مجاز، برق مسیر را وصل میکند. دستگاه با رله خروجی، کنتاکتور را قطع یا وصل میکند تا از آسیب دیدن بوبین و تجهیزات مرتبط جلوگیری شود.
مزایا و ویژگیها
-
محافظت دقیق از کنتاکتور بوبین ۲۲۰ ولت در برابر ولتاژ نامناسب و دو فاز شدن
-
قطع ولتاژ بالا: وقتی ولتاژ بیشتر از حدود ۲۵۰ ولت شود محافظ وارد عمل میشود
-
قطع ولتاژ پایین: هنگام افت ولتاژ به زیر حدود ۱۷۵ ولت محافظ قطع میکند
-
تأخیر در قطع برابر ۱ ثانیه برای جلوگیری از قطعهای ناگهانی در نوسانهای کوتاه
-
تأخیر در وصل (Time Delay) — پس از بازگشت ولتاژ نرمال، با تأخیر رله وصل میشود
-
خروجی رله با توان ۵ آمپر (برای کنترل کنتاکتور)
-
نصب روی ریل DIN و ترمینال ساده برای نصب آسان
کاربردها
-
محافظت کنتاکتورهای تکفاز در تابلو برق ساختمان، موتورهای کوچک، فن و پمپ
-
محافظت سیستمهایی که نیاز دارند هنگام نوسان برق، بار قطع شود تا از آسیب بیشتر جلوگیری شود
-
استفاده در تابلوهای کنترل تاسیساتی، صنعتی سبک یا پروژههای الکترومکانیک
-
مناسب برای دستگاههایی که حساس به نوسان ولتاژ هستند و نیاز به ثبات منبع دارند
نکات کاربردی برای خرید
-
مطمئن شو بار مصرفی کنتاکتور یا مصرفکننده بیشتر از ۵ آمپر نیست؛ در غیر این صورت محافظ در کنترل جریان بار ناتوان است.
-
ولتاژ تغذیه تابلو باید در محدوده ۱۷۰ تا ۲۵۵ VAC باشد تا محافظ به درستی عمل کند.
-
تأخیر قطع ۱ ثانیه تعبیه شده است؛ اگر نوسانات خیلی سریع داری، این تأخیر کمک میکند محافظ زود قطع نکند.
-
در نصب، محافظ را در محلی با تهویه مناسب در داخل تابلو قرار بده تا دما و گرما زیاد باعث اختلال نشود.
-
پس از نصب، وضعیت LED و سیستم خطا را بررسی کن تا در مواقع ولتاژ نامناسب دستگاه واکنش صحیح نشان دهد.
-
اگر بار مصرفی القایی یا موتوری داری، جریان شروع ممکن است بیشتر از ۵ آمپر باشد — مطمئن باش محافظ و کنتاکتور بتوانند آن شرایط را تحمل کنند.
جمعبندی
محافظ CPJN-T1 شیوا امواج با طراحی دقیق برای کنترل فاز تکفاز و تأخیر 1 ثانیه، گزینهای مناسب برای حفظ سلامت کنتاکتور و تجهیزات برقی در شرایط نوسان برق است. با قطع ولتاژ بالا یا پایین و اتصال مجدد زمانی که شرایط عادی شود، این محافظ نقش حیاتی در حفاظت از سیستمهای برقی ایفا میکند.
سوالات متداول
۱) محدوده ولتاژی که CPJN-T1 در آن قطع میکند چیست؟
قطع افزایش: حدود ۲۵۰ ولت، قطع کاهش: حدود ۱۷۵ ولت
۲) تأخیر قطع آن چقدر است؟
۱ ثانیه
۳) تأخیر در وصل (زمان برگشت) چگونه است؟
پس از نرمال شدن ولتاژ، پس از مدت تأخیر وصل میشود (مدل ۱S)
۴) توان رله خروجی چقدر است؟
۵ آمپر
۵) آیا این محافظ برای مصرفکنندههای بزرگ مناسب است؟
اگر مصرفکننده جریان بالایی داشته باشد، باید از کنتاکتور مناسب در خروجی محافظ استفاده شود، زیرا این محافظ برای کنترل سیگنال و فاز طراحی شده، نه جریان بزرگ مصرفکننده.
| ویژگی | مقدار |
|---|---|
| مدل | CPJN-T1 (سری N) |
| نوع حفاظت | کنترل فاز تکفاز برای کنتاکتور |
| ولتاژ تغذیه | ۱۷۰ – ۲۵۵ VAC |
| قطع برای افزایش ولتاژ | ~ ۲۵۰ ولت |
| قطع برای کاهش ولتاژ | ~ ۱۷۵ ولت |
| تأخیر قطع | ۱ ثانیه |
| تأخیر وصل | مدل ۱S تنظیم شده |
| توان رله خروجی | ۵ آمپر |
| نحوه نصب | ریل DIN |
| درجه حفاظتی | – |
| ابعاد | 65 × 90 × 36 میلیمتر |
