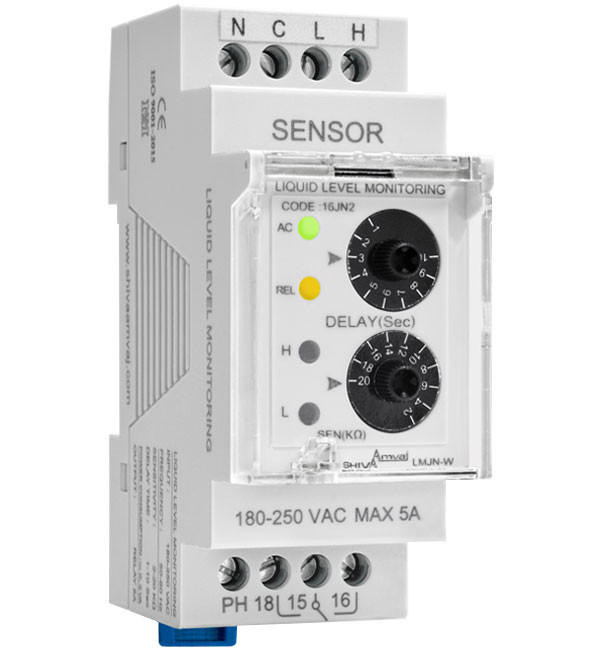

فلوتر الکتریکی دومیناتور مخصوص منبع سری N مدل LMJN-T شیوا امواج
ولتاژ تغذیه
۱۸۰-۲۵۰ ولتاژ متناوب و ۶۰-۵۰ هرتز
ورودی
سنسور مشترک:c،سنسور سطح پایین:l،سنسور سطح بالا:h
خروجی
رله ۵ آمپر
معرفی محصول
فلوتر الکترونیکی سری N مدل LMJN-T از محصولات شرکت شیوا امواج، یک دستگاه کنترل سطح مایع ویژه مخازن است. این فلوتر “دومیناتور مخصوص منبع” طراحی شده تا سطح مایع داخل منبع را کنترل کند: وقتی مایع به سطح بالاتر (H) برسد، رله قطع میشود و وقتی سطح به پایینتر از سنسور پایین (L) برسد، رله دوباره وصل میشود. این عملکرد به پمپ اجازه میدهد تا مخزن را پر کند و وقتی پر شد متوقف شود. دستگاه دارای تأخیر قابل تنظیم، حساسیت قابل تنظیم، ورودی سنسور مشترک، و قابلیت نصب آسان است.
مزایا و ویژگیها
-
عملکرد تخصصی برای کنترل سطح مخازن (منابع) بر اساس سنسور بالا/پایین (H / L)
-
تأخیر قابل تنظیم در وصل و قطع رله بین ۱ تا ۱۰ ثانیه
-
حساسیت متغیر بین ۱ تا ۲۰ کیلو اهم برای همخوانی با مایعات با رسانایی متفاوت
-
ورودی سه سنسور: مشترک (C)، سطح پایین (L)، سطح بالا (H)
-
رله خروجی ۵ آمپر با کنتاکت باز (NO)
-
عملکرد در دماهای –۲۰ تا +۶۵ °C و رطوبت محیطی تا حدود ۷۰٪
-
ولتاژ تغذیه استاندارد تابلو برق: ۱۸۰ – ۲۵۰ VAC
-
مصرف داخلی کم (~۰٫۲ VA)
-
نصب آسان روی ریل یا داخل تابلو برق با طراحی جمع و مناسب
کاربردها
-
کنترل سطح آب در منابع ذخیره شهری، خانگی یا صنعتی
-
سیستمهای پمپاژ برای مخازن ذخیره آب
-
تأسیسات کشاورزی و گلخانهها برای پر کردن مخازن آب
-
کنترل اتوماتیک مخازن در تأسیسات و پروژههای آبی
-
مکانهایی که نیاز به جلوگیری از سرریز مخزن دارند
-
پروژههایی که نیاز به توقف خودکار پمپ در سطح بالا دارند
نکات کاربردی برای خرید
-
مطمئن شوید بار متصل به رله از ۵ آمپر بیشتر نباشد؛ در غیر این صورت از کنتاکتور واسط استفاده کنید.
-
انتخاب حساسیت مناسب (کیلو اهم) بر اساس رسانایی مایع: مایعات با رسانایی پایین نیاز به حساسیت بالاتر دارند.
-
تأخیر وصل/قطع را طوری تنظیم کنید که نوسانات موقت سطح موجب قطع یا وصل ناخواسته نشود.
-
سنسورها را به درستی در مخزن نصب کنید (ارتفاع مناسب، دور از امواج پریشانی) تا عملکرد دقیق داشته باشند.
-
ولتاژ ورودی تابلو را بررسی کنید که در بازه ۱۸۰ تا ۲۵۰ VAC باشد.
-
اگر در منطقهای با نوسان برق زیاد هستید، حفاظت ولتاژ برای دستگاه توصیه میشود.
-
هنگام خرید، گارانتی و خدمات پس از فروش را چک کنید (معمولاً محصولات شیوا امواج دارای گارانتی هستند)
جمعبندی
فلوتر الکترونیکی LMJN-T سری N شیوا امواج یک راهکار تخصصی برای کنترل سطح مایعات در مخازن است. با تأخیر قابل تنظیم، حساسیت متغیر، رله ۵ آمپر و ورودی سه سنسور، این دستگاه امکان مدیریت هوشمند پمپ و جلوگیری از سرریز منبع را فراهم میکند. اگر در پروژهای میخواهی سطح منبع را اتوماتیک کنترل کنی — پر شدن را بخوای متوقف کنی و دوباره راهاندازی کنی — LMJN-T انتخابی منطقی و قابل اطمینان است.
سوالات متداول (FAQ)
۱) اختلاف LMJN-T با مدل LMJN-W چیست؟
مدل LMJN-T برای کنترل سطح منبع طراحی شده است، در حالی که LMJN-W برای حفاظت پمپ در برابر کار کردن خشک است.
۲) تأخیر وصل و قطع دستگاه در چه بازهای قابل تنظیم است؟
بین ۱ تا ۱۰ ثانیه برای هر دو حالت وصل و قطع.
۳) حساسیت دستگاه چگونه است؟
حساسیت بین ۱ تا ۲۰ کیلو اهم تنظیم میشود تا با مایعات با رسانایی متفاوت سازگار باشد.
۴) خروجی رله دستگاه چه میزان توان دارد؟
5 آمپر با کنتاکت باز (NO).
۵) شرایط محیطی عملکرد دستگاه چیست؟
دمای کاری –۲۰ تا +۶۵ °C و رطوبت محیطی تا ~۷۰٪
| ویژگی | مقدار |
|---|---|
| مدل | LMJN-T (دومیناتور مخصوص منبع) |
| کد فنی | 16JN / مدل سری N |
| ورودی سنسورها | C (مشترک)، L (سطح پایین)، H (سطح بالا) |
| ولتاژ تغذیه | ۱۸۰ – ۲۵۰ VAC / 50-60 Hz |
| تأخیر وصل / قطع | ۱ تا ۱۰ ثانیه |
| حساسیت | ۱ تا ۲۰ کیلو اهم |
| خروجی رله | ۵ آمپر (کنتاکت باز) |
| دمای کاری | –۲۰ تا +۶۵ °C |
| رطوبت محیطی مجاز | تا ~۷۰٪ |
| مصرف داخلی | ~۰٫۲ VA |
| کلاس حفاظتی | IP30 |
| ابعاد تقریبی | — (معمولاً طراحی استاندارد تابلو برق) |
