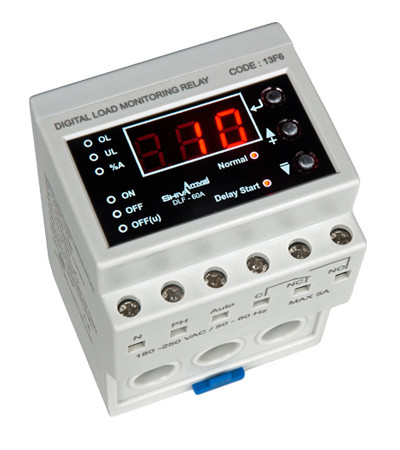

کنترل بار دیجیتال DLF-60A شیوا امواج
محدوده جریان
1-60 آمپر
ولتاژ تغذیه
۱۸۰ – ۲۵۰ VAC
دقت اندازه گیری
1 آمپر
خروجی
رله ۵ آمپر
معرفی محصول
کنترل بار دیجیتال شیواامواج مدل DLF-60A یک رله حفاظتی میکروپروسسوری است که برای نظارت و حفاظت بارهای سهفاز طراحی شده و جریان عبوری را در بازه ۱ تا ۶۰ آمپر اندازهگیری میکند. این دستگاه بدون نیاز به CT، جریان را از طریق عبور کابل از حلقه داخلی تشخیص میدهد و میتواند جریان غیرمجاز، عدم تقارن و کاهش جریان را شناسایی و واکنش دهد.
مزایا
-
اندازهگیری بدون CT: کابل تا سطح مقطع ۲۵ mm² میتواند از حلقه عبور کند، بدون نیاز به ترانس جریان خارجی
-
حفاظت کامل جریان: پوشش اضافه جریان (OL)، کاهش جریان (UL)، و عدم تقارن جریانها (A %) در بازه قابل تنظیم
-
نمایش و پیام خطا: نمایش مقدار جریان، مقادیر تنظیمی و اعلان خطاها از طریق نمایشگر دیجیتال و چراغهای وضعیت.
-
تنظیمات کامل زمانها: تأخیر در وصل (۰ تا ۲۴۰ ثانیه)، تأخیر قطع (۰ تا ۱۰ ثانیه)، تأخیر قطع در کاهش جریان (۵ تا ۱۰ ثانیه).
-
سازگاری محیطی بالا: دمای کاری از –۲۰ تا +۶۵ درجه سانتیگراد و رطوبت تا ۷۰٪.
-
خروجی رلهای ۵ آمپر: امکان قطع مدار فرمان یا بخش کنترل با استفاده از رله داخلی.
کاربردها
-
حفاظت موتورهای سهفاز در سیستمهای صنعتی با مصرف جریان متوسط تا بالا
-
تابلوهای برق صنعتی و تأسیساتی که بارهای متغیری دارند
-
تجهیزاتی با حساسیت به جریانهای غیرمجاز یا نوسانات جریان
-
پروژههایی که نیاز به کنترل دقیق جریان بدون استفاده از CT دارند
سوالات متداول
۱) کنترل بار DLF-60A چه بازه جریانی را پشتیبانی میکند؟
بازۀ جریان این مدل ۱ تا ۶۰ آمپر است.
۲) آیا DLF-60A به CT نیاز دارد؟
خیر، نیازی به CT ندارد و جریان از طریق عبور کابل از حلقه داخلی دستگاه اندازهگیری میشود.
۳) چه خطاهایی را این کنترل بار تشخیص میدهد؟
اضافه جریان (OL)، کاهش جریان (UL)، عدم تقارن جریانها (A %) و خطاهای ناشی از جریان خارج از محدوده.
۴) تنظیمات زمانهای DLF-60A چگونه است؟
تأخیر وصل قابل تنظیم بین ۰ تا ۲۴۰ ثانیه و تأخیر قطع بین ۰ تا ۱۰ ثانیه، ضمن تأخیر قطع در کاهش جریان بین ۵ تا ۱۰ ثانیه.
۵) ولتاژ تغذیه و شرایط محیطی دستگاه چیست؟
ولتاژ تغذیه: ۱۸۰ تا ۲۵۰ VAC
دمای کاری: –۲۰ تا +۶۵ °C
رطوبت مجاز: تا ۷۰٪
کلاس حفاظت: IP30
جمعبندی
اگر به یک کنترل بار دیجیتال با بازه جریانی بالا نیاز دارید، DLF-60A گزینهای کامل و اقتصادی است. توانایی اندازهگیری بدون CT، پوشش کامل اختلالات جریان، تنظیمات گسترده زمانها و خروجی رلهای، این محصول را برای پروژههای صنعتی با بار متوسط و بالا بسیار مناسب میکند.
| ویژگی | مقدار |
|---|---|
| مدل / کد | DLF-60A |
| بازۀ جریان | ۱ – ۶۰ آمپر |
| دقت نمایش جریان | ۱ آمپر |
| ولتاژ تغذیه | ۱۸۰ – ۲۵۰ VAC |
| تأخیر وصل (On Delay) | ۰ تا ۲۴۰ ثانیه |
| تأخیر قطع (Off Delay) | ۰ تا ۱۰ ثانیه |
| تأخیر قطع کاهش جریان | ۵ تا ۱۰ ثانیه |
| حفاظتهای جریان | OL، UL، عدم تقارن (A%) |
| خروجی | رله ۵ آمپر |
| ابعاد | 95 × 57 × 63 میلیمتر |
| شرایط محیطی | دمای کاری: –۲۰…+۶۵ °C، رطوبت تا ۷۰٪ |
| کلاس حفاظتی | IP30 |
