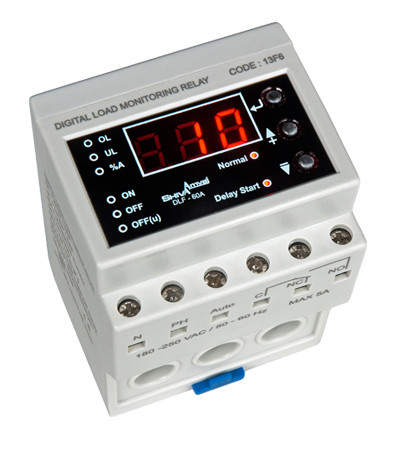

کنترل بار دیجیتال 0.5 تا 15 آمپر 13f6 شیوا امواج
محدوده جریان
۰٫۵ – ۱۵ آمپر
ولتاژ تغذیه
۱۸۰ – ۲۵۰ VAC
خروجی
رله ۵ آمپر
دقت اندازه گیری
۰٫۱ آمپر
معرفی محصول
کنترل بار دیجیتال مدل DLF-15A از شرکت شیواامواج یک دستگاه حفاظتی میکروپروسسوری برای بارهای سهفاز است که قادر است جریان عبوری بار را در بازه ۰٫۵ تا ۱۵ آمپر اندازهگیری کند. این کنترل بار با حذف نیاز به ترانس جریان (CT) و عبور کابل از حلقه داخلی، اختلالات ناشی از افزایش، کاهش یا عدم تقارن جریان را تشخیص داده و در صورت لزوم مدار فرمان را قطع میکند.
مزایا
-
بدون نیاز به CT: جریان از داخل حلقه عبور داده میشود (حداکثر کابل ۲۵ mm²)
-
دقت و حساسیت بالا: با استفاده از سیستم میکروپروسسوری برای تشخیص دقیق اختلالات جریان
-
پوشش کامل اختلالات جریان: حفاظت در برابر اضافهجریان (OL)، کمجریانی (UL)، عدم تقارن میان فازها (A%)
-
تنظیمات متنوع: تأخیر وصل قابل تنظیم (۰ تا ۲۴۰ ثانیه)، تأخیر قطع (۰ تا ۱۰ ثانیه)، تأخیر قطع برای کاهش جریان (۵ تا ۱۰ ثانیه)
-
نمایش لحظهای و پیام خطا: نمایش مقدار جریان، پارامترهای تنظیمی و وضعیت خطا بر روی نمایشگر دستگاه
-
طراحی مناسب تابلو: ابعاد 95 × 57 × 63 mm، کلاس حفاظتی IP30، گارانتی ۳ سال
کاربردها
-
حفاظت موتورهای سهفاز در صنایع مختلف
-
تابلوهای برق صنعتی/تأسیساتی که بار مصرفیشان در بازه ۰٫۵ تا ۱۵ آمپر است
-
کنترل بار و مصرف تجهیزات برقی حساس که باید در برابر افزایش یا کاهش جریان محافظت شوند
-
پروژههایی که میخواهند از یک کنترل بار دیجیتال جمعوجور استفاده کنند
سوالات متداول (FAQ)
۱) کنترل بار دیجیتال DLF-15A چه بازهای از جریان را پوشش میدهد؟
این مدل برای جریانهای ۰٫۵ تا ۱۵ آمپر طراحی شده است.
۲) آیا نیاز به CT دارد؟
خیر، جریان از داخل حلقه بدون CT اندازهگیری میشود.
۳) چه خطاهایی را تشخیص میدهد؟
اضافهجریان (OL)، کمجریانی (UL)، عدم تقارن فازها (A%) و تأخیرهای متناظر.
۴) تنظیمات تأخیر آن چگونه است؟
تاخیر وصل: ۰ تا ۲۴۰ ثانیه
تاخیر قطع: ۰ تا ۱۰ ثانیه
تاخیر قطع برای کاهش جریان: ۵ تا ۱۰ ثانیه
۵) ولتاژ تغذیه، ابعاد و شرایط محیطی چیست؟
تغذیه: ۱۸۰–۲۵۰ VAC
ابعاد: 95 × 57 × 63 mm
کلاس حفاظتی IP30
دمای کاری: –۲۰ تا +۶۵ °C
گارانتی: ۳ سال
جمعبندی
کنترل بار دیجیتال DLF-15A انتخابی قابل اعتماد برای کاربردهای صنعتی با جریان پایین تا ۱۵ آمپر است. با حذف نیاز به CT، دقت بالا در تشخیص خطاها و پارامترهای تنظیمی متنوع، این دستگاه یکی از گزینههای مناسب برای تابلوهای کنترل و حفاظت موتور به شمار میآید.
| ویژگی | مقدار |
|---|---|
| مدل / کد | DLF-15A / کد ۱۳F۶ |
| محدوده جریان | ۰٫۵ – ۱۵ آمپر |
| تغذیه | ۱۸۰ – ۲۵۰ VAC |
| دقت نمایش جریان | ۰٫۱ آمپر |
| تأخیر وصل | ۰ – ۲۴۰ ثانیه |
| تأخیر قطع | ۰ – ۱۰ ثانیه |
| تأخیر قطع کاهش جریان | ۵ – ۱۰ ثانیه |
| عدم تقارن (A%) | قابل تنظیم (۷ تا ۱۰۰٪) |
| خروجی | رله ۵ آمپر |
| ابعاد | 95 × 57 × 63 mm |
| کلاس حفاظتی | IP30 |
| دمای کاری | –۲۰ تا +۶۵ °C |
| گارانتی | ۳ سال |
