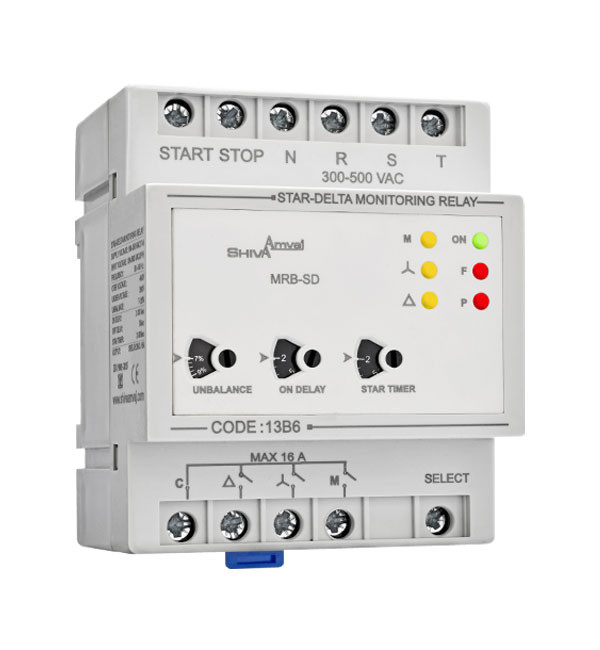

کنترل فاز ستاره‌ـ‌مثلث مدل MRB-SD شیوا امواج

کنترل فاز ستاره‌ـ‌مثلث مدل MRB-SD شیواامواج، یک دستگاه حفاظتی است که علاوه بر محافظت شبکه سه‌فاز، توانایی راه‌اندازی موتورهای رتور قفسی با تبدیل ستاره به مثلث را دارد. این کنترل فاز برای شرایطی طراحی شده است که موتور ابتدا با اتصال ستاره راه‌اندازی شود و سپس به مثلث منتقل شود—بدون نیاز به کنترلر جداگانه ستاره/مثلث. این دستگاه، علاوه بر حفاظت، عملکرد راه‌اندازی موتور را نیز ساده‌تر می‌کند. (اطلاعات از صفحه محصول کنترل فاز ستاره‌ـ‌مثلث شیواامواج)

مزایا

• ترکیب حفاظت و راه‌اندازی: امکان تبدیل خودکار از ستاره به مثلث همراه با حفاظت کامل شبکه

• حفاظت در برابر افزایش و کاهش ولتاژ، قطع فاز، جابجایی توالی فاز و عدم تقارن فازها

• دارای ۳ رله خروجی 16 آمپر برای کنترل مدار فرمان یا بارهای جانبی

• تأخیر قطع ثابت ۳ ثانیه برای جلوگیری از قطع ناگهانی ناشی از اختلالات گذرا

• زمان انتقال بین حالت ستاره و مثلث بسیار کوتاه، حدود ۵۰ میلی‌ثانیه

• تنظیمات کاربرپسند: ۳ پیچ تنظیم برای پارامترهای Unbalance (میزان عدم تقارن)، On Delay (تأخیر وصل) و Star Timer (مدت زمان حالت ستاره)

• طراحی مناسب تابلو: ابعاد برش 51 × 76 میلی‌متر و درجه حفاظتی IP30

• بازه عملکرد در دما –۲۰ تا +۶۵ درجه سانتی‌گراد و رطوبت تا ۷۰٪

کاربردها

• راه‌اندازی موتورهای رتور قفسی با تبدیل ستاره به مثلث در صنایع مختلف

• تابلوهای کنترل موتور در تأسیسات گردش آب، پمپ، فن، کمپرسور

• سیستم‌هایی که نیاز به حفاظت و کنترل راه‌اندازی همزمان دارند

• پروژه‌های صنعتی و تأسیساتی که فضا و تعداد قطعات محدود دارند

سوالات متداول (FAQ)

۱) کنترل فاز MRB-SD چه عملکردی برای راه‌اندازی ستاره‌به‌مثلث دارد؟
پس از راه‌اندازی اولیه موتور با اتصال ستاره، پس از مدت زمان تعیین‌شده، دستگاه رله ستاره را قطع و رله مثلث را وصل می‌کند—زمان بین قطع و وصل ~۵۰ میلی‌ثانیه است.

۲) چه خطاهایی را کنترل فاز MRB-SD تشخیص می‌دهد؟
افزایش ولتاژ (معمولاً ۴۴۰ ولت)، کاهش ولتاژ (معمولاً ۳۰۰ ولت)، قطع فاز، توالی ناصحیح فاز، عدم تقارن فازها.

۳) پارامترهای قابل تنظیم MRB-SD چیستند؟
– Unbalance: تنظیم میزان عدم تقارن بین فازها (در بازه ۷–۲۵٪)
– On Delay: تأخیر در وصل رله بعد از بازگشت وضعیت طبیعی شبکه (۲–۳۰ ثانیه)
– Star Timer: مدت زمان حالت ستاره قبل از تبدیل به مثلث (۲–۳۰ ثانیه)

۴) ولتاژ تغذیه و ورودی شبکه MRB-SD چیست؟
تغذیه دستگاه بین ۱۸۰ تا ۲۵۰ VAC (فاز به نول) و ورودی شبکه سه‌فاز بین ۳۰۰ تا ۵۰۰ VAC است.

۵) شرایط محیطی عملکرد MRB-SD چیست؟
دمای کاری –۲۰ تا +۶۵ درجه سانتی‌گراد، رطوبت مجاز تا ۷۰٪ و کلاس حفاظتی IP30.

جمع‌بندی

کنترل فاز ستاره‌ـ‌مثلث MRB-SD گزینه‌ای عالی برای مدیریت هم‌زمان راه‌اندازی موتور (ستاره به مثلث) و حفاظت شبکه است. با داشتن رله‌های قوی، تنظیم‌پذیری، زمان تبدیل سریع و پوشش کامل خطاهای شبکه، این دستگاه برای تابلوهای صنعتی و پروژه‌های موتوردار توصیه می‌شود.
