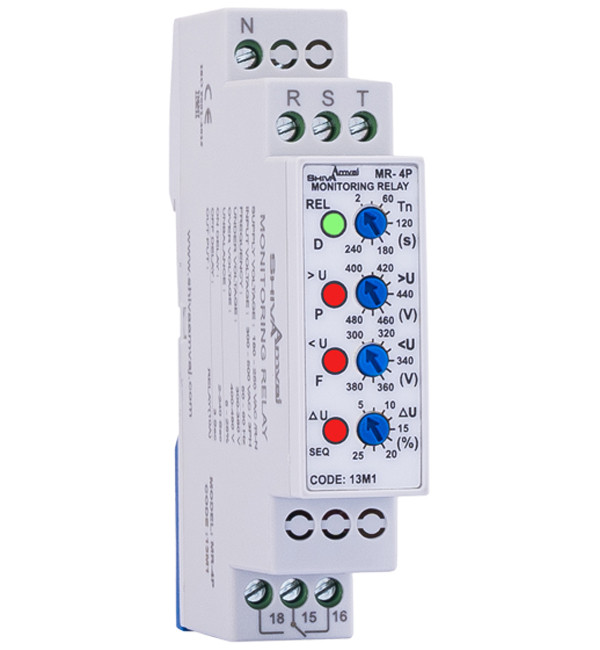

کنترل فاز مدل MR-4P (سری M) از شیوا امواج
ولتاژ تغذیه
۱۸۰ – ۲۵۰ VAC (فاز-نول)
خروجی
رله ۱۰ آمپر
کاربری
کنترل فاز سهفاز با نول
ولتاژ ورودی شبکه
۳۰۰ – ۵۰۰ VAC سهفاز
معرفی محصول
کنترل فاز مدل MR-4P (سری M) از شیواامواج یک دستگاه محافظتی میکروپروسسوری است که با اتصال فاز به نول کار میکند. این کنترل فاز اختلالات شبکه سهفاز را رصد کرده و در صورت بروز خطاهایی مانند افت یا افزایش ولتاژ، قطع فاز، عدم تقارن یا جابجایی توالی فاز، فرمان قطع مدار را صادر میکند تا از آسیب به تجهیزات جلوگیری شود. این دستگاه در مقیاس مینیاتوری طراحی شده و مناسب استفاده در تابلوهای برق صنعتی، ساختمانها و تأسیسات است.
منبع: توضیحات سایت رسمی کنترل فاز سری M شیواامواج
مزایا
-
عملکرد دقیق و سریع با پردازشگر میکروپروسسوری جهت تشخیص خطاهای شبکه سهفاز
-
قابلیت تنظیم مستقیم و انعطافپذیر برای پارامترهایی چون تأخیر وصل، آستانه ولتاژ افزایش/کاهش و میزان عدم تقارن
-
پوشش کامل وضعیتهای خطا: دو فاز شدن، قطع فاز، توالی فاز نادرست، ولتاژ خارج از محدوده و عدم تقارن فازها
-
نمایشگر LED جهت نشان دادن وضعیت رله، خطا و وضعیت ولتاژ
-
طراحی جمع و جور (ابعاد مینیاتور) مناسب نصب در تابلوهای برق
-
خروجی رلهای ۱۰ آمپر برای کنترل مدار فرمان یا قطع بار در مواقع خطر
کاربردها
-
حفاظت موتورهای سهفاز در سیستمهای صنعتی، ساختمانها، تأسیسات و تجهیزات برقی
-
تابلوهای کنترل و توزیع برق که نیاز به حفاظت ولتاژ و فاز دارند
-
پروژههایی که شبکه برق ممکن است دچار نوسان ولتاژ یا اختلال فاز شود
-
تأسیسات HVAC، پمپها، فنها، کمپرسورها و سایر بارهای موتوری
سوالات متداول
۱) کنترل فاز MR-4P چه خطاهایی را تشخیص میدهد؟
دستگاه میتواند افزایش و کاهش ولتاژ، قطع فاز، جابجایی توالی فاز و عدم تقارن فازها را تشخیص داده و رله خروجی را قطع کند.
۲) ولتاژ تغذیه و ورودی MR-4P چقدر است؟
ولتاژ تغذیه این کنترل فاز بین ۱۸۰ تا ۲۵۰ VAC (فاز-نول) است و ورودی شبکه سهفاز را در بازه ۳۰۰ تا ۵۰۰ VAC پردازش میکند.
۳) بازه تأخیر وصل و قطع در MR-4P چیست؟
تأخیر وصل قابل تنظیم بین ۲ تا ۲۴۰ ثانیه و زمان قطع معمولی ۳ ثانیه میباشد.
۴) خروجی رله ابزار چیست؟
دستگاه دارای رله خروجی ۱۰ آمپر برای فرماندهی یا قطع بار است.
۵) شرایط محیطی عملکرد MR-4P چیست؟
دمای کاری بین –۲۰ تا +۶۵ درجه سانتیگراد و رطوبت مجاز تا حدود ۷۰٪، کلاس حفاظتی دستگاه IP30 است.
جمعبندی
کنترل فاز با نول مدل MR-4P از شیواامواج یک راهکار هوشمند و کارآمد برای حفاظت شبکه سهفاز است. با تنظیمات دقیق، تشخیص سریع خطاها و طراحی جمعوجور، این محصول میتواند بهعنوان یکی از محافظهای اصلی در تابلوهای برق صنعتی و تأسیسات شما عمل کند. اگر به دنبال ترکیب دقت بالا، تنظیمپذیری و حفاظت پیشرفته هستید، MR-4P انتخابی مطمئن است.
| ویژگی | مقدار |
|---|---|
| مدل / کد | MR-4P (کد: 13M1) |
| کاربری | کنترل فاز سهفاز با نول |
| ولتاژ تغذیه | ۱۸۰ – ۲۵۰ VAC (فاز-نول) |
| ولتاژ ورودی شبکه | ۳۰۰ – ۵۰۰ VAC سهفاز |
| تأخیر وصل | ۲ – ۲۴۰ ثانیه |
| تأخیر قطع | ۳ ثانیه |
| تأخیر قطع در لحظه استارت | ۱۰ ثانیه |
| افزایش ولتاژ قطع | ۴۰۰ – ۴۸۰ VAC |
| کاهش ولتاژ قطع | ۳۰۰ – ۳۸۰ VAC |
| محدوده عدم تقارن | ۵٪ تا ۲۵٪ |
| خروجی | رله ۱۰ آمپر |
| ابعاد | ~ 71 × 18 × 88 mm |
| کلاس حفاظتی | IP30 |
| دمای کاری | –۲۰ تا +۶۵ °C |
| رطوبت مجاز | تا ۷۰٪ |
| گارانتی | ۳ سال (طبق اطلاعات فروشندگان) |
