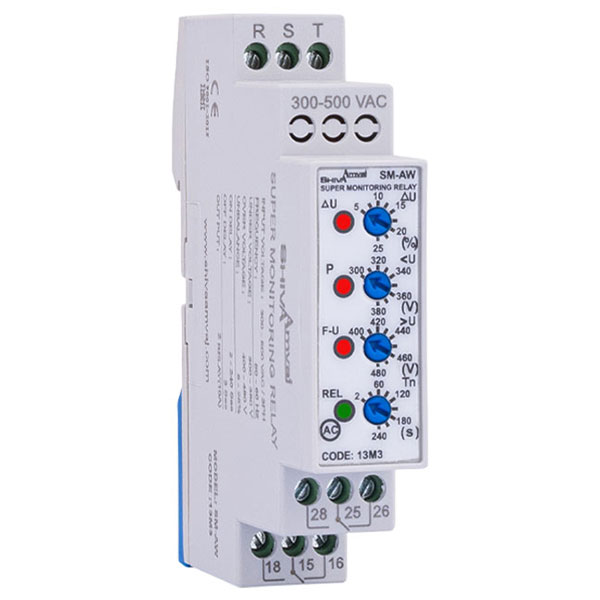

سوپر کنترل فاز مدل SM-AW سری M شیواامواج
تغذیه / ورودی
300 – 500 VAC سهفاز
خروجی
دو رله ۵ آمپر
آستانه افزایش ولتاژ
400 – 480 VAC
آستانه کاهش ولتاژ
300 – 380 VAC
سوپر کنترل فاز مدل SM-AW از سری M شیواامواج، یک رله حفاظتی پیشرفته است که شبکهی سهفاز را پایش میکند و در صورت وقوع اختلال مانند افزایش یا کاهش ولتاژ، جابجایی توالی فاز، قطع فاز یا عدم تقارن، بهصورت هوشمند بار را قطع میکند. این دستگاه با طراحی دیجیتال و امکانات تنظیم، به کاربر امکان میدهد پارامترهای حفاظتی را مطابق شرایط محیط تنظیم نماید.
مزایا
-
امکان حفاظت در برابر انواع اختلالات فازی: افزایش ولتاژ، کاهش ولتاژ، قطع فاز، جابجایی توالی و عدم تقارن فاز.
-
تنظیمات قابل ویرایش توسط کاربر: امکان تعیین تأخیر در وصل (2 تا 240 ثانیه) و تأخیر در قطع (0 تا 10 ثانیه).
-
تشخیص ولتاژ ورودی و نمایش خطاها از طریق چراغهای وضعیت (U، ON، ΔU، U<، U>، P).
-
دارای دو خروجی رله 5 آمپر برای کنترل مدار فرمان یا قطع بار.
-
کارکرد در بازه دمایی –20 تا +65 درجه و تحمل رطوبت تا 70٪.
-
ولتاژ تغذیه و ورودی دستگاه بین 300 تا 500 VAC (سهفاز).
-
طراحی مناسب تابلو با ابعاد جمعوجور و کلاس حفاظتی IP30.
کاربردها
-
محافظت دستگاههای صنعتی سهفاز مثل پمپ، فن، کمپرسور
-
تابلوهای کنترل تأسیساتی و صنعتی
-
سیستمهایی که نیاز به حفاظت دقیق در مقابل اختلالات شبکه دارند
-
پروژههای صنعتی و ساختمانی با نیاز به عملکرد پایداری برای تجهیزات برقی حساس
سوالات متداول
۱) رله کنترل فاز SM-AW چه اخلالاتی را تشخیص میدهد؟
این دستگاه اختلالاتی مانند افزایش و کاهش ولتاژ، قطع فاز، تغییر توالی فاز و عدم تقارن فازها را شناسایی کرده و عمل قطع انجام میدهد.
۲) بازه تنظیمات زمان وصل و قطع SM-AW چیست؟
تأخیر وصل از 2 تا 240 ثانیه قابل تنظیم است و تأخیر قطع از 0 تا 10 ثانیه در تنظیمات موجود است.
۳) ورودی و تغذیه دستگاه SM-AW چقدر است؟
دستگاه به ولتاژ تغذیه 300 تا 500 VAC (سهفاز) متصل میشود و برای پایش نیز همین بازه ورودی استفاده میشود.
۴) جریان خروجی رله SM-AW چیست؟
دستگاه دارای دو رله خروجی 5 آمپر برای فرماندهی به تجهیزات و قطع برق است.
۵) شرایط محیطی عملکرد SM-AW چیست؟
دمای کاری بین –۲۰ تا +۶۵°C و رطوبت مجاز تا ۷۰٪؛ کلاس حفاظتی دستگاه IP30 است.
جمعبندی
سوپر کنترل فاز SM-AW با طراحی مجهز به امکانات دیجیتال و پارامترهای قابل تنظیم، گزینهای مناسب برای پروژههایی است که به دقت بالا و حفاظت مطمئن در برابر نوسانات شبکه نیاز دارند. با توانایی کنترل اختلالات متعدد و خروجیهای رلهای، این مدل میتواند پشتیبان قوی برای تجهیزات سهفاز در صنایع و تأسیسات باشد.
| ویژگی | مقدار |
|---|---|
| مدل / سری | SM-AW (سری M) |
| تغذیه / ورودی | 300 – 500 VAC سهفاز |
| تأخیر وصل | 2 – 240 ثانیه |
| تأخیر قطع | 0 – 10 ثانیه |
| تأخیر قطع در لحظه استارت | 5 ثانیه + تأخیر قطع تنظیمی |
| آستانه افزایش ولتاژ | 400 – 480 VAC |
| آستانه کاهش ولتاژ | 300 – 380 VAC |
| محدوده عدم تقارن | 5 – 25٪ |
| خروجی | دو رله ۵ آمپر |
| دمای کاری | –۲۰ تا +۶۵ درجه سانتیگراد |
| رطوبت مجاز | تا ۷۰٪ |
| کلاس حفاظتی | IP30 |
| تعداد چراغ وضعیت | ۶ نشانگر (U، ON، ΔU، U<، U>، P) |
