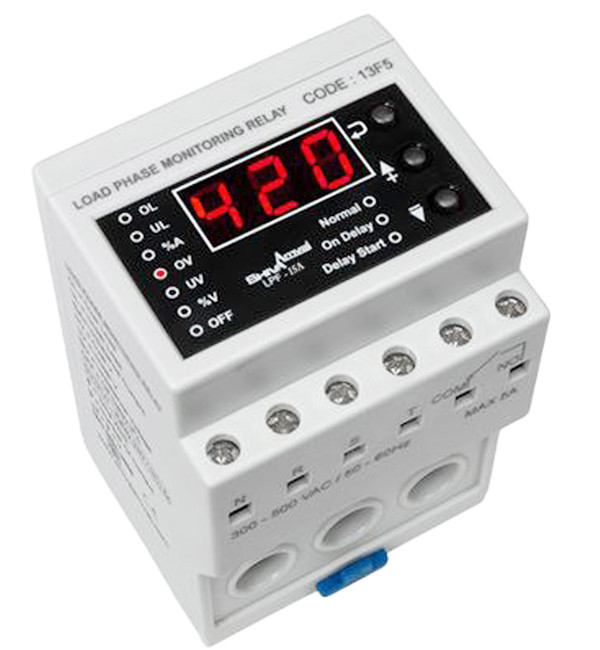

کنترل فاز بار ۰٫۵ تا ۱۵ آمپر شیوا امواج مدل LPF-15A
ولتاژ تغذیه
۱۸۰-۲۵۰ ولتاژ متناوب و ۶۰-۵۰ هرتز
ولتاژ ورودی
۳۰۰-۵۰۰ولتاژ متناوب،۳فاز،۵۰-۶۰هرتز
خروجی
رله ۵ آمپر
دقت اندازه گیری
LPF-15A=0.1A
کنترل فاز بار شیواامواج مدل LPF-15A (کد 13F5) یک رله پایش فاز و بار سهفاز با هسته میکروپروسسوری است که برای حفاظت هوشمند بارهای سهفاز طراحی شده. این مدل اندازهگیری جریان را بدون نیاز به CT و با عبور کابل (تا 25mm²) از داخل حلقه دستگاه انجام میدهد و علاوهبر نمایش ولتاژ و جریان، مقادیر تنظیمی و پیامهای خطا را نیز نشان میدهد. LPF-15A محدوده اندازهگیری ۰٫۵ تا ۱۵ آمپر را با دقت ۰٫۱A پوشش میدهد.
مزایا
-
حفاظت جامع سهفاز: تشخیص و حفاظت در برابر اضافهجریان و کمجریان، عدمتقارن جریان/ولتاژ، افزایش/کاهش ولتاژ، قطع فاز و جابهجایی توالی فاز
-
بدون نیاز به CT: عبور مستقیم کابل (تا 25mm²) از حلقه دستگاه؛ نصب سادهتر و هزینه کمتر.
-
نمایش و ثبت دادههای کاربردی: نمایش زمان فعالیت دستگاه (برحسب عبور جریان) و شمارش تعداد قطع و وصل جریان برای نگهداری پیشگیرانه.
-
تنظیمپذیری بالا: پارامترهای OL/UL، عدمتقارنها، UV/OV، تاخیر وصل (۰–۲۴۰s)، تاخیر شروع (۰–۱۲۰s) و تاخیر قطع (۰–۱۰s)؛ امکان اتوریکلوز (بازگشت خودکار).
-
خروجی رلهای ۵ آمپر، IP30، ابعاد کامپکت و دمای کاری –۲۰ تا +۶۵°C با رطوبت مجاز ۷۰٪؛ مناسب تابلوهای صنعتی.
کاربردها
-
حفاظت و پایش پمپها، فنها، کمپرسورها، نوارنقالهها و بارهای موتوری سهفاز.
-
استفاده در تابلوهای صنعتی برای نظارت ولتاژ/جریان و ثبت کارکرد جهت نگهداری پیشگیرانه.
-
بهکارگیری در تأسیسات ساختمانی و فرایندی که نیاز به حفاظت در برابر خطاهای شبکه و بار دارند.
سوالات متداول
۱) کنترل فاز بار شیواامواج مدل LPF-15A چه خطاهایی را پوشش میدهد؟
اضافهجریان، کمجریان، عدمتقارن جریان/ولتاژ، افزایش/کاهش ولتاژ، قطع فاز و جابهجایی توالی فاز؛ پیام خطا روی نمایشگر ظاهر میشود.
۲) آیا «کنترل فاز بار شیواامواج LPF-15A» به CT نیاز دارد؟
خیر؛ اندازهگیری جریان بدون CT و با عبور کابل از حلقه داخلی انجام میشود
۳) محدوده و دقت اندازهگیری «LPF-15A» چقدر است؟
محدوده ۰٫۵ تا ۱۵A با دقت ۰٫۱A برای نمایش جریان.
۴) ولتاژهای تغذیه و ورودی دستگاه در «LPF-15A» چیست؟
تغذیه PH-N: 180–250VAC (50–60Hz) و ورودی سهفاز 300–500VAC (50–60Hz) برای پایش ولتاژ شبکه.
۵) «کنترل فاز بار شیواامواج LPF-15A» چه تنظیماتی دارد؟
OL/UL، عدمتقارنها (%A/%V)، UV/OV، تاخیر قطع/وصل/شروع و حالت اتوریکلوز؛ مقادیر دقیق در جدول تنظیمات دستگاه آمده است.
جمعبندی
اگر به یک رله پایش فاز و بار با نصب ساده، اندازهگیری بدون CT و تنظیمپذیری کامل نیاز دارید، LPF-15A انتخابی دقیق و اقتصادی است. حفاظت جامع سهفاز، ثبت زمان کار و شمارش قطعووصل، دقت ۰٫۱ آمپر و بدنه تابلویی کامپکت، آن را برای طیف وسیعی از پروژههای صنعتی و ساختمانی مناسب میکند
فایل ها
بروشور دستگاه : دانلود
| ویژگی | مقدار |
|---|---|
| مدل / کد | LPF-15A / 13F5 |
| کاربری | رله پایش و حفاظت فاز/بار سهفاز (دیجیتال) |
| محدوده جریان | ۰٫۵ تا ۱۵ آمپر (بدون نیاز به CT)؛ دقت نمایش ۰٫۱A |
| تغذیه | 180–250VAC (PH-N), 50–60Hz |
| ورودی ولتاژ سهفاز | 300–500VAC, 50–60Hz |
| خروجی | ۱ رله 5A |
| تنظیمات اصلی | OL/UL، %A، OV/UV، %V، OFF Delay (۰–۱۰s)، On Delay (۰–۲۴۰s)، Delay Start (۰–۱۲۰s)، Auto-reclose |
| نمایشگر | نمایش ولتاژ، جریان، مقادیر تنظیمی، پیامهای خطا، زمان فعالیت و تعداد قطعووصل |
| شرایط محیطی | –20…+65°C، رطوبت ≤70٪ |
| کلاس حفاظتی | IP30 |
| ابعاد/وزن | 95×57×63 mm / 180 g |
| گارانتی | ۳ سال (طبق شرایط شرکت) |
