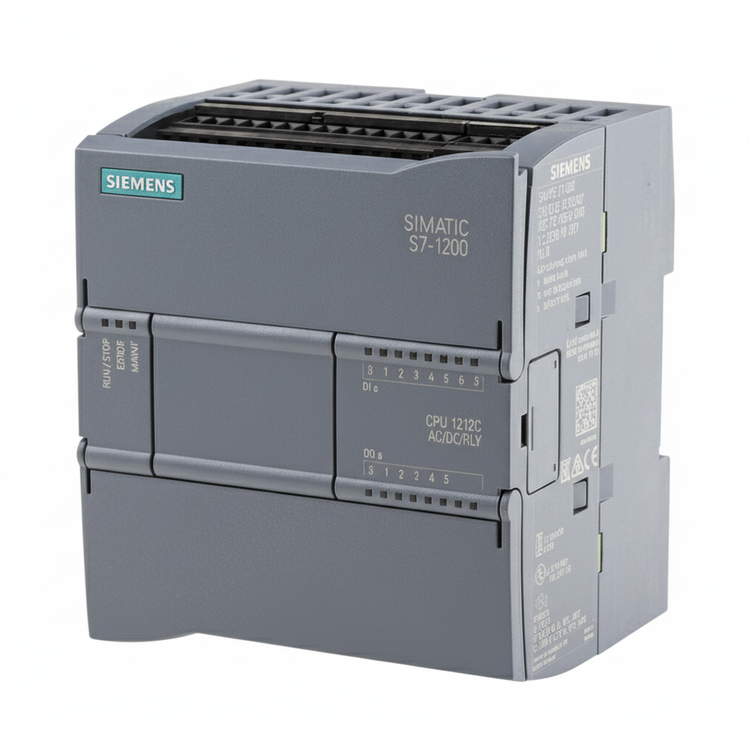

PLC زیمنس مدل SIMATIC S7-1200 | 1212C AC/DC/Relay BE
کد فنی
6ES7212-1BE40-0XB0
تعداد ورودی
8 عدد دیجیتال - 2 عدد آنالوگ ولتاژی
تعداد خروجی
6 خروجی رله ای 2A
PLC زیمنس مدل SIMATIC S7-1200 1212C AC/DC/Relay BE یکی از کنترلرهای پرکاربرد سری S7-1200 است که برای پروژههای کوچک و متوسط طراحی شده است. این مدل با ورودی تغذیه AC (۸۵ تا ۲۶۴ ولت)، ورودیهای دیجیتال DC و خروجیهای رلهای عرضه میشود و به همین دلیل گزینهای ایدهآل برای کاربردهایی است که نیاز به اتصال مستقیم به شبکه برق شهر دارند.
این CPU دارای ۸ ورودی دیجیتال ۲۴V DC، ۶ خروجی رلهای با توان سوئیچ تا ۲ آمپر، و ۲ ورودی آنالوگ (۰-۱۰ ولت DC) میباشد. همچنین از پروتکل PROFINET و وبسرور داخلی پشتیبانی میکند و با نرمافزار TIA Portal بهسادگی برنامهریزی میشود.
مزایا
-
تغذیه AC مستقیم بدون نیاز به منبع تغذیه اضافی.
-
خروجیهای رلهای پرقدرت برای کنترل بارهای AC و DC (موتور، کنتاکتور، لامپ سیگنال و غیره).
-
وجود ۲ ورودی آنالوگ داخلی برای اتصال مستقیم به سنسورهای ولتاژی.
-
پشتیبانی از شبکه PROFINET و قابلیت وبسرور برای مانیتورینگ و کنترل از راه دور.
-
طراحی جمعوجور و صنعتی با قابلیت نصب آسان در تابلو برق.
-
حافظه کاری و بارگذاری مناسب برای برنامههای متوسط و امکان گسترش با کارت حافظه.
کاربردها
-
کنترل خطوط تولید کوچک و متوسط در صنایع بستهبندی، غذایی و خودروسازی.
-
تابلوهای برق صنعتی که نیاز به اتصال مستقیم به برق AC دارند.
-
کنترل بارهای القایی و مقاومتی مانند موتورها، شیرهای برقی و کنتاکتورها.
-
پروژههایی که نیاز به ورودی آنالوگ ساده (۰ تا ۱۰ ولت) دارند.
-
استفاده در سیستمهای اتوماسیون خانگی و هوشمندسازی ساختمان.
سوالات متداول
۱. ولتاژ تغذیه این مدل چقدر است؟
این PLC با ولتاژ ۸۵ تا ۲۶۴ ولت AC تغذیه میشود.
۲. نوع خروجیها چیست؟
۶ خروجی رلهای با توان سوئیچ تا ۲ آمپر برای بارهای AC و DC.
۳. آیا ورودی آنالوگ دارد؟
بله، ۲ ورودی آنالوگ با محدوده ۰ تا ۱۰ ولت DC دارد.
۴. آیا امکان شبکه شدن دارد؟
بله، این مدل دارای پورت PROFINET و وبسرور داخلی است.
۵. مناسب چه پروژههایی است؟
برای پروژههایی که منبع تغذیه AC دارند و نیاز به خروجیهای رلهای پرقدرت دارند، بهترین انتخاب است.
جمعبندی
PLC زیمنس 1212C AC/DC/Relay BE یکی از مدلهای پرتقاضای سری S7-1200 است که با تغذیه AC، ورودیهای DC و خروجیهای رلهای قدرتمند، نیاز بسیاری از صنایع را برطرف میکند. این مدل با قابلیتهای شبکهای و برنامهنویسی آسان، گزینهای مطمئن و اقتصادی برای پروژههای صنعتی کوچک تا متوسط در بازار ایران محسوب میشود.
| ویژگی | مقدار |
|---|---|
| مدل | 1212C AC/DC/Relay BE |
| ورودی تغذیه | 85-264V AC |
| ورودی دیجیتال | 8 عدد (24V DC) |
| خروجی دیجیتال | 6 عدد رلهای، 2A |
| ورودی آنالوگ | 2 عدد (0-10V DC) |
| خروجی آنالوگ | ندارد |
| حافظه کاری | 50 KB |
| حافظه بارگذاری | 1 MB داخلی (قابل توسعه با کارت حافظه) |
| توان مصرفی | حدود 10 وات |
| ابعاد | 90 × 100 × 75 میلیمتر |
| وزن | حدود 400 گرم |
| دمای کاری | −20 تا +60 درجه سانتیگراد |
| ارتباطات | PROFINET، وبسرور داخلی |
| نرمافزار برنامهنویسی | TIA Portal |
