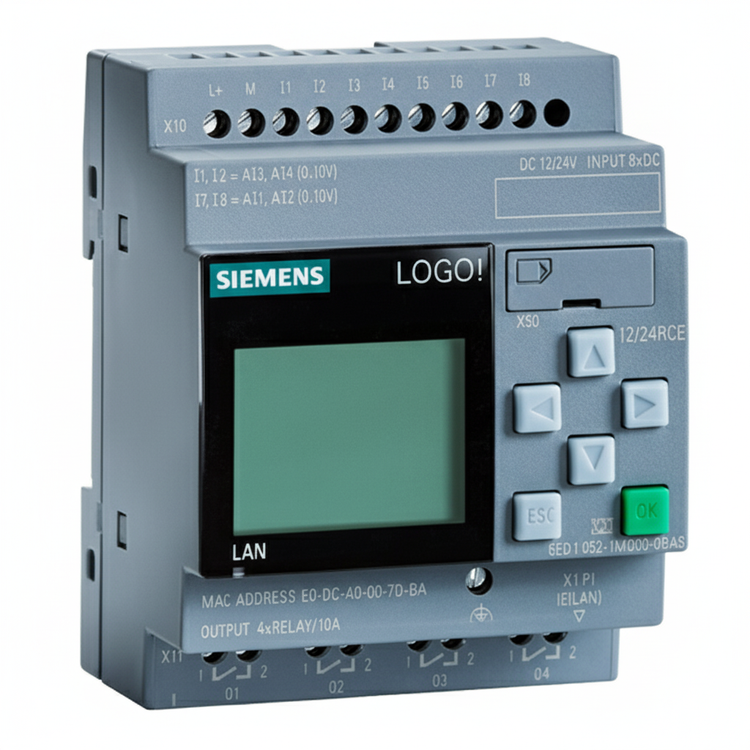

مینی سیپییو زیمنس LOGO! 12/24RCE
نوع پنل
ماژول منطق کوچک با نمایشگر
تعداد ورودی
۸ ورودی (۴ عدد قابل تبدیل به ورودی آنالوگ ۰-۱۰ ولت)
تعداد خروجی
۴ خروجی رلهای
قابلیت شبکه
پشتیبانی از Ethernet، وبسرور داخلی
LOGO! 12/24RCE یکی از مدلهای سری LOGO! 8 شرکت زیمنس است که برای وظایف کنترلی کوچک و اتوماسیون خانگی یا صنعتی سبک مناسب است. این ماژول دارای منبع تغذیه دوگانه ۱۲ یا ۲۴ ولت DC است و امکان تغذیه انعطافپذیر را میدهد.
این دستگاه دارای ۸ ورودی دیجیتال است که از میان آنها ۴ ورودی به صورت آنالوگ (۰-۱۰ ولت) قابل استفادهاند. همچنین ۴ خروجی رلهای دارد. این CPU دارای نمایشگر داخلی برای وضعیتها و تنظیمات است، وبسرور تعبیهشده برای کنترل از راه دور و ایجاد صفحات وب اختصاصی، امکان استفاده از کارت microSD، حافظه قابلبرنامهریزی برای ۴۰۰ بلوک و پشتیبانی از اترنت برای شبکهسازی و ارتباط با سایر تجهیزات دارد.
مزایا
-
تغذیه دوگانه ۱۲/۲۴ ولت DC، مناسب برای پروژههایی که ولتاژهای متفاوت دارند.
-
ورودیهای دیجیتال زیاد و امکان استفاده از بخشی از آنها بهصورت آنالوگ جهت اندازهگیری ولتاژ ۰-۱۰ ولت.
-
خروجی رلهای با توان مناسب برای بارهای مقاومتی و القایی، و امکان سوئیچ جریان زیاد با مقاومت خارجی.
-
قابلیت شبکهسازی از طریق اترنت و وبسرور داخلی، امکان کنترل و مانیتورینگ از راه دور.
-
امکان ایجاد صفحات وب سفارشی، ذخیرهسازی روی کارت microSD و اتصال به نرمافزار LOGO! Soft Comfort برای توسعه برنامهها.
-
اندازه جمعوجور مناسب برای نصب روی ریل DIN و فضای محدود; ساختار مقاوم با دمای کاری −۲۰ تا +۵۵ درجه برای عملیات صنعتی
کاربردها
-
کنترل سیستمهای نورپردازی، پنجرهها، پردهها، سیستمهای تهویه یا پمپهای کوچک در ساختمانها.
-
اتوماسیون خطوط تولید کوچک، ماشینآلات نیمهصنعتی با ورودی/خروجی محدود.
-
پروژههایی که نیاز به برنامهریزی ساده و سریع دارند بدون نیاز به کنترلر بزرگ PLC.
-
سیستمهای مانیتورینگ وضعیت با قابلیت دسترسی از راه دور و ذخیره دادهها.
-
کاربردهایی که مصرف کم، اندازه کوچک و انعطاف در ولتاژ تغذیه مهم است.
سوالات متداول
۱. ولتاژ تغذیه دقیق این مدل چیست؟
۱۲ و ۲۴ ولت DC؛ محدوده مجاز بین حدود ۱۰٫۸ تا ۲۸٫۸ ولت.
۲. چه تعداد ورودی دیجیتال و آنالوگ دارد؟
۸ ورودی دیجیتال که ۴ تا از آنها میتوانند بهصورت آنالوگ (۰-۱۰ ولت) استفاده شوند.
۳. خروجیها چه نوعی هستند و توانشان چقدر است؟
۴ خروجی رلهای؛ برای بار مقاومتی تا حداکثر ~۱۰ آمپر و برای بار القایی تا ~۳ آمپر.
۴. آیا امکان کنترل از راه دور دارد؟
بله، دارای پورت اترنت و وبسرور داخلی که امکان کنترل و مانیتورینگ از طریق شبکه را فراهم میکنند.
۵. مقاومت محیطی و دمای کاری آن چقدر است؟
دمای کاری بین −۲۰ تا +۵۵ درجه سانتیگراد؛ دمای ذخیرهسازی بین −۴۰ تا +۷۰ درجه.
جمعبندی
اگر نیاز به یک کنترلر کوچک، با مصرف انرژی پایین، انعطافپذیری در ورودی/خروجی و توانایی ارتباط شبکهای داری، LOGO! 12/24RCE گزینهای عالی است. مخصوصاً برای پروژههای خانگی هوشمند، سیستمهای اتوماسیون آسان در کارخانههای کوچک یا هر جایی که فضا و پیچیدگی کنترلگر کامل بزرگ مناسب نیست.
| ویژگی | مقدار |
|---|---|
| مدل | LOGO! 12/24RCE |
| نوع | ماژول منطق کوچک با نمایشگر |
| تغذیه | ۱۲ یا ۲۴ ولت DC |
| ورودی دیجیتال | ۸ ورودی (۴ عدد قابل تبدیل به ورودی آنالوگ ۰-۱۰ ولت) |
| خروجی دیجیتال | ۴ خروجی رلهای |
| تعداد بلوک برنامهریزی | تا ۴۰۰ بلوک منطقی |
| قابلیت شبکه | پشتیبانی از Ethernet، وبسرور داخلی |
| کارت حافظه | microSD برای ذخیره برنامهها و دادهها |
| ابعاد | عرض ≈ 71.5 mm × ارتفاع ≈ 90 mm × عمق ≈ 60 mm |
| دمای کاری | −۲۰ تا +۵۵ °C |
| دمای ذخیرهسازی | −۴۰ تا +۷۰ °C |
| مصرف جریان / توان خروجی رله | بار مقاومتی تا ۱۰ A؛ بار القایی تا ~۳ A |
