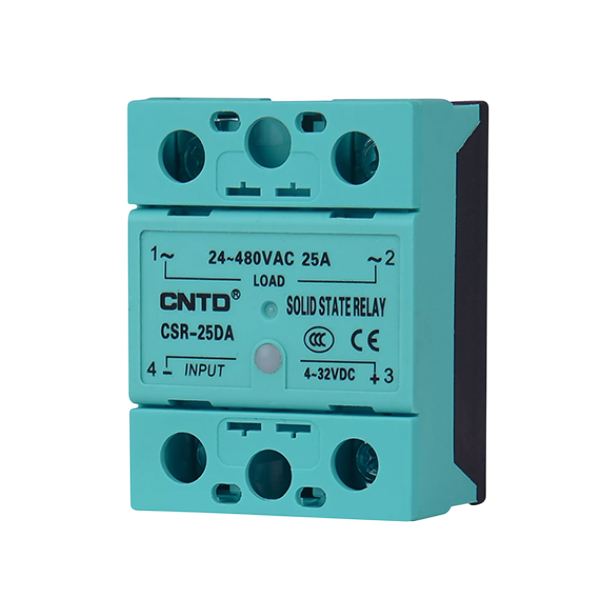

رله حالت جامد SSR تک فاز 25 آمپر CNTD مدل CSR-25DA

رله الکترونیکی SSR تک فاز 25 آمپر CNTD مدل DC به AC

ولتاژ تغذیه : 4 تا 32 ولت DC
ولتاژ خروجی : 220 ولت AC
جریان نامی : 25A
وزن : 90 گرم
گارانتی اصالت و سلامت محصول
موجود در انبار نیک مهر صنعت | فروش تجهیزات برق و اتوماسیون صنعتی
ارسال از امروز

۱٬۰۰۸٬۰۰۰ تومان

مشاهده محصول در سبد خرید

رله SSR تک فاز 25 آمپر CNTD مدل CSR-25DA یکی از پرفروش‌ترین رله‌های حالت جامد (Solid State Relay) در بازار تجهیزات اتوماسیون صنعتی است. این رله با ورودی DC و خروجی AC طراحی شده و امکان کنترل بارهای AC تا 25 آمپر را با دقت و پایداری بالا فراهم می‌سازد.

با حذف قطعات مکانیکی، رله SSR مدل CSR-25DA کاملاً بی‌صدا عمل کرده و در برابر شوک‌های الکتریکی و حرارتی بسیار مقاوم است. این ویژگی‌ها آن را به گزینه‌ای ایده‌آل برای کنترل المنت‌های حرارتی، هیترها، موتورهای کوچک و بارهای مقاومتی تبدیل می‌کند.

✅ ویژگی‌های کلیدی محصول:

  • ولتاژ ورودی: 4 تا 32 ولت DC

  • ولتاژ خروجی: 24 تا 480 ولت AC

  • جریان خروجی: 25 آمپر

  • سوئیچینگ Zero-Cross برای کاهش نویز و افزایش طول عمر

  • دارای LED نمایش وضعیت عملکرد

  • مناسب برای نصب روی هیت‌سینک

📦 کاربردها:

  • تابلوهای برق صنعتی

  • دستگاه‌های کنترل دما

  • ماشین‌آلات صنعتی

  • سیستم‌های روشنایی و گرمایشی

با خرید رله SSR تک فاز CNTD مدل CSR-25DA از فروشگاه اینترنتی ما، از گارانتی اصالت کالا، مشاوره فنی رایگان و ارسال سریع بهره‌مند شوید.



🔧 جدول مشخصات فنی رله SSR تک فاز 25 آمپر CNTD (مدل CSR-25DA)



ویژگی مقدار
مدل CNTD CSR-25DA
نوع SSR تک‌فاز DC به AC
ولتاژ ورودی (کنترل) 4 تا 32 ولت DC
جریان تحریک ورودی حداقل 7 میلی‌آمپر
ولتاژ خروجی (بار) 24 تا 480 ولت AC
جریان خروجی 25 آمپر
نوع سوئیچینگ Zero-Cross
ولتاژ تحملی بیشتر از 2500VAC
دمای کاری -30 تا +80 درجه سانتی‌گراد
نوع نصب پیچ و روی هیت‌سینک
نشانگر LED دارد
استانداردها CE, RoHS, IEC
ابعاد تقریبی 57×44×29 میلی‌متر
موارد کاربرد کنترل المنت، موتورهای کوچک، هیترها



دیاگرام رله SSR تک فاز 25 آمپر CNTD (مدل CSR-25DA)



ابعاد رله SSR تک فاز 25 آمپر CNTD (مدل CSR-25DA)



ابعاد هیت سینک رله SSR تک فاز 25 آمپر CNTD (مدل CSR-25DA)



❓ سوالات متداول (FAQ) درباره رله SSR CNTD مدل CSR-25DA

1. تفاوت این مدل با مدل DC به AC چیه؟
این مدل با سیگنال فرمان AC فعال میشه، درحالی‌که مدل‌های DC به AC با ولتاژهای 3 تا 32 ولت DC کنترل می‌شن. انتخاب این دو بسته به منبع فرمان سیستم شماست.

2. آیا رله SSR مدل CSR-25AA نیاز به هیت‌سینک دارد؟
بله، برای عملکرد مطمئن در جریان‌های بالا (بیشتر از 10 آمپر) توصیه می‌شود از هیت‌سینک مناسب استفاده شود تا دمای رله کنترل شود.

3. تفاوت رله SSR با رله مکانیکی چیست؟
رله SSR بدون قطعات مکانیکی عمل می‌کند، بنابراین بی‌صداست، طول عمر بالاتری دارد و در سوئیچینگ‌های مکرر بهتر عمل می‌کند. در مقابل، رله‌های مکانیکی ممکن است نویز ایجاد کرده و سریع‌تر مستهلک شوند.

4. این رله برای چه نوع بارهایی مناسب است؟
رله CSR-25AA برای کنترل بارهای مقاومتی مانند هیترها، المنت‌های حرارتی، لامپ‌های صنعتی و موتورهای سبک بسیار مناسب است.

5. آیا این مدل دارای محافظ اضافه‌بار است؟
خیر، این رله به تنهایی محافظ اضافه‌بار ندارد. برای محافظت بیشتر، استفاده از فیوز یا مدار حفاظتی در مسیر خروجی توصیه می‌شود.



‌‌‌‌‌‌
