برند : سی ان تی دی CNTD
دستهبندی : اتوماسیون صنعتی

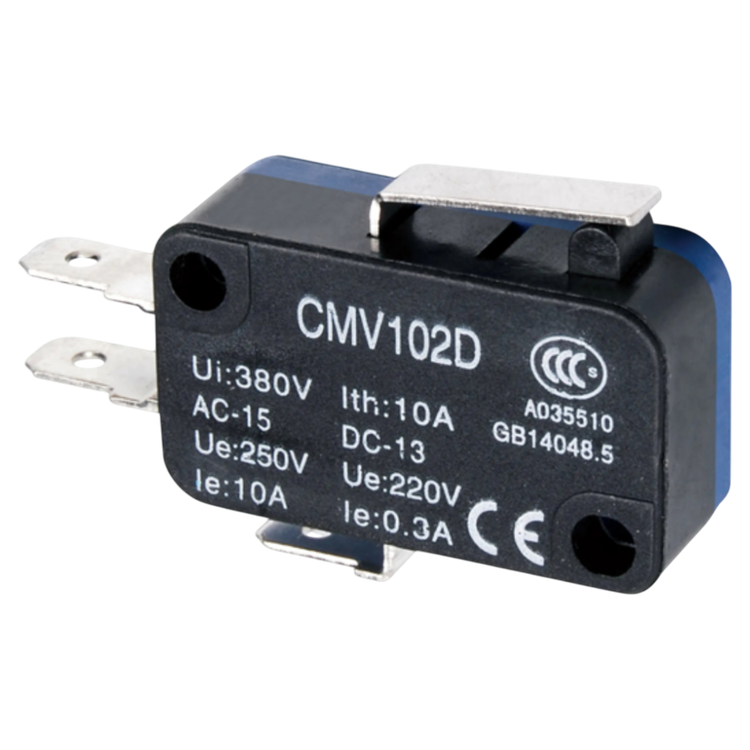

میکروسوئیچ اهرمی کوتاه سی ان تی دی CNTD مدل CMV102D
تعداد کنتاکت ها : 1NO+1NC
قابلیت تنظیم : ندارد
نوع لیمیت سوئیچ : اهرمی
میکروسوئیچ‌های CNTD سری CMV نوعی از سوئیچ‌های دقیق و پرکاربرد هستند که در صنایع مختلف برای کنترل موقعیت، تشخیص حرکت و عملکردهای مشابه استفاده می‌شوند. این سری از میکروسوئیچ‌ها به دلیل طراحی مقاوم، عملکرد قابل اعتماد و تطبیق‌پذیری بالا شناخته شده‌اند. در ادامه به برخی ویژگی‌ها و مشخصات کلی این سری اشاره می‌شود:
ویژگی‌های کلی میکروسوئیچ‌های سری CMV:
1. طراحی فشرده و سبک: ابعاد کوچک و وزن کم این میکروسوئیچ‌ها باعث می‌شود در فضاهای محدود به راحتی نصب شوند.
2. عملکرد دقیق و سریع: این سوئیچ‌ها برای تشخیص موقعیت و کنترل دقیق در سیستم‌های مکانیکی و الکترونیکی مناسب هستند.
3. دوام بالا: ساختار مقاوم این میکروسوئیچ‌ها باعث می‌شود در شرایط سخت محیطی (مانند گرد و غبار، رطوبت و ارتعاش) عملکرد خوبی داشته باشند.
4. پوسته مقاوم: پوسته‌های این سری معمولاً از مواد با کیفیت ساخته می‌شوند که مقاومت خوبی در برابر آب، روغن و سایر عوامل محیطی دارند.
5. تنوع در مدل‌ها: این سری شامل مدل‌های مختلفی است که می‌توانند برای کاربردهای متنوعی استفاده شوند.
6. کاربردهای گسترده: از این میکروسوئیچ‌ها در صنایعی مانند خودروسازی، تجهیزات صنعتی، لوازم خانگی، سیستم‌های کنترل و رباتیک استفاده می‌شود.
مزایای سری CMV:
قابلیت اطمینان بالا: عملکرد پایدار و طول عمر طولانی.
نصب آسان: طراحی ساده و کاربردی که نصب و تعویض را آسان می‌کند.
مقاومت محیطی: مناسب برای استفاده در محیط‌های صنعتی با شرایط سخت.
تفاوت با سایر سری‌ها (مانند CZ-7):
سری CMV معمولاً بر روی مقاومت محیطی و تطبیق‌پذیری بیشتر تمرکز دارد، در حالی که سری‌های دیگر (مانند CZ-7) ممکن است بر روی ویژگی‌های خاصی مانند قابلیت تنظیم موقعیت عملکردی تمرکز کنند.

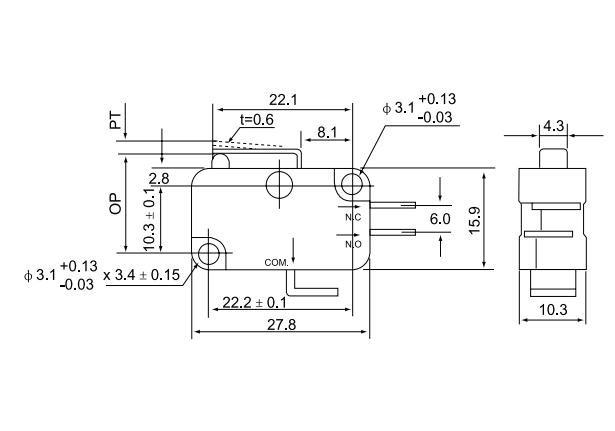

ابعاد:
مشخصات فنی:
|
Item |
Code |
Description |
|
① Rated Current |
10 |
10A |
|
② Head and driving rod |
00 01 02 03 04 05 06 |
Button type Long handle type Short shank type Long pulley type Short pulleytype Longer handle type Crank type |
|
③ Terminal specifications |
C CD |
#250 terminal #187 terminal |
|
Item
Spec. |
Rated Voltage |
Noninductive Load (A) |
Inductive Load (A) |
Inarush Current |
|||||||
|
Resistance Load |
Lamp Load |
Inductive Load |
Motor Load |
||||||||
|
NC |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
||
|
10A |
250VAC 8VDC 30VDC 125VDC 250VDC |
10 10 6 0.3 0.3 |
1.5 3 3 0.1 0.05 |
6 6 6 0.6 0.3 |
2 3 3 0.1 0.05 |
24 max. |
|||||
|
Item Type |
CMV 10 type |
|
|
Operation speed |
0.05mm~1m/s( Button type) |
|
|
Operating frequency |
Electrical：20 operations/min |
|
|
Insulation resistance |
100mΩ above(at 500VDC) |
|
|
Contact resistance |
15mΩmax. (initial value) |
|
|
Withstand voltage |
Non-continuous terminals |
1000VAC, 50/60 Hz for 1 minute |
|
current-carrying and non-current-carrying metal parts, Between terminal and earthing |
1500VAC, 50/60 Hz for 1 minute |
|
|
Vibration |
Misoperation |
10 to 55Hz,1.5mm pairs swing |
|
Shock |
Durable |
Maximum 1000 m/S2 (100G) |
|
Misoperation |
Maximum 200 m/S2 (100G) |
|
|
Life |
Electrical |
More than 300000 times |
|
Temperature |
Using：-20~+70℃（With no icing） |
|
|
Humidity |
(+5~+35℃ )Below 85% RH |
|
Operating Characteristics
|
Models |
CMV100D |
CMV101D |
CMV102D |
CMV103D |
CMV104D |
CMV105D |
CMV106D |
|
OF (Max.) |
2.4N |
1.23N |
2.4N |
1.23N |
2.7N |
0.69N |
1.2N |
|
RF (Min.) |
0.49N |
0.14N |
0.49N |
0.14N |
0.49N |
0.06N |
0.14N |
|
PT (Max.) |
1.2mm |
4.0mm |
1.6mm |
4.0mm |
1.5mm |
9.0mm |
4.0mm |
|
OT (Min.) |
1.0mm |
1.6mm |
0.8mm |
1.6mm |
0.8mm |
2.0mm |
1.5mm |
|
MD (Max.) |
0.4mm |
1.5mm |
0.6mm |
1.5mm |
0.6mm |
2.8mm |
1.5mm |
|
OP(mm.) |
14.7±0.4mm |
15.2±1.2mm |
15.2±0.5mm |
20.7±1.2mm |
20.7±0.6mm |
15.2±3mm |
18.7±1.2mm |
