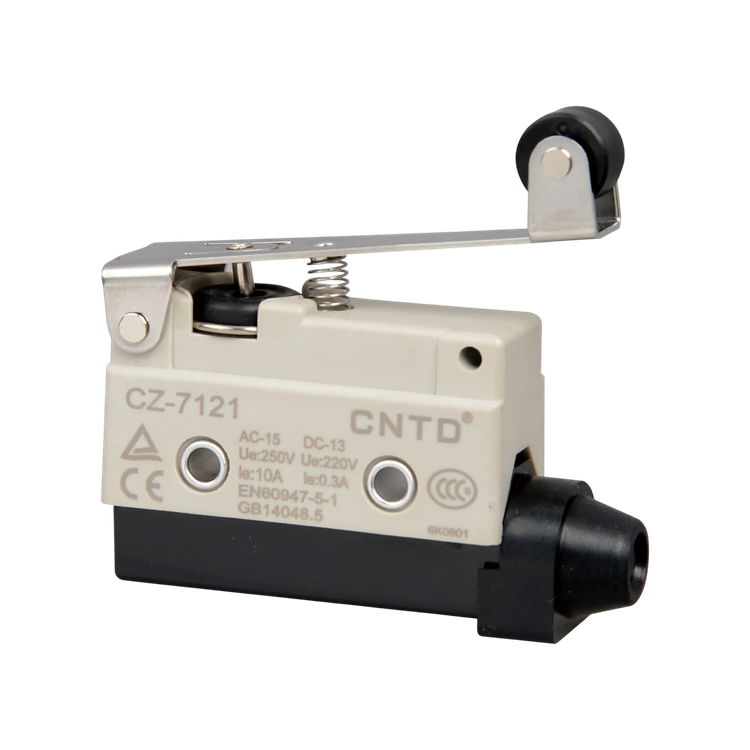

میکروسوئیچ کاوردار زبانه بلند قرقره دار طرح امرن سی ان تی دی CNTD مدل CZ-7121

میکروسوئیچ‌های CNTD سری CZ-7 نوعی از سوئیچ‌های دقیق و کوچک هستند که معمولاً در کاربردهای صنعتی و الکترونیکی استفاده می‌شوند. این میکروسوئیچ‌ها به دلیل طراحی فشرده، عملکرد قابل اعتماد و دوام بالا شناخته شده‌اند. در ادامه برخی ویژگی‌های کلی این سری آورده شده است:

ویژگی‌های کلی میکروسوئیچ‌های سری CZ-7:
1. طراحی فشرده و کوچک: ابعاد کوچک این میکروسوئیچ‌ها باعث می‌شود در فضاهای محدود به راحتی نصب شوند.
2. عملکرد دقیق: این سوئیچ‌ها برای تشخیص موقعیت و کنترل دقیق در سیستم‌های مکانیکی و الکترونیکی مناسب هستند.
3. دوام بالا: با توجه به ساختار مقاوم، این میکروسوئیچ‌ها می‌توانند در شرایط سخت محیطی (مانند گرد و غبار، رطوبت و ارتعاش) عملکرد خوبی داشته باشند.
4. پوسته مقاوم: برخی مدل‌های این سری دارای پوسته‌های پلاستیکی فشرده هستند که مقاومت خوبی در برابر آب و روغن دارند.
5. قابلیت تنظیم موقعیت عملکردی: برخی از مدل‌های این سری (مانند CZ-7121) دارای قابلیت تنظیم موقعیت عملکردی هستند که انعطاف‌پذیری بیشتری در نصب و استفاده فراهم می‌کند.
6. کاربردهای گسترده: از این میکروسوئیچ‌ها در صنایعی مانند خودروسازی، تجهیزات صنعتی، لوازم خانگی و سیستم‌های کنترل استفاده می‌شود.



تفاوت با سری CM:
میکروسوئیچ‌های سری CZ-7 معمولاً از نظر استحکام مکانیکی و مقاومت در برابر شرایط محیطی بهتر از سری CM هستند، به ویژه در مواردی که نیاز به عملکرد در محیط‌های چالش‌برانگیز (مانند وجود آب، روغن یا ارتعاش) وجود دارد.

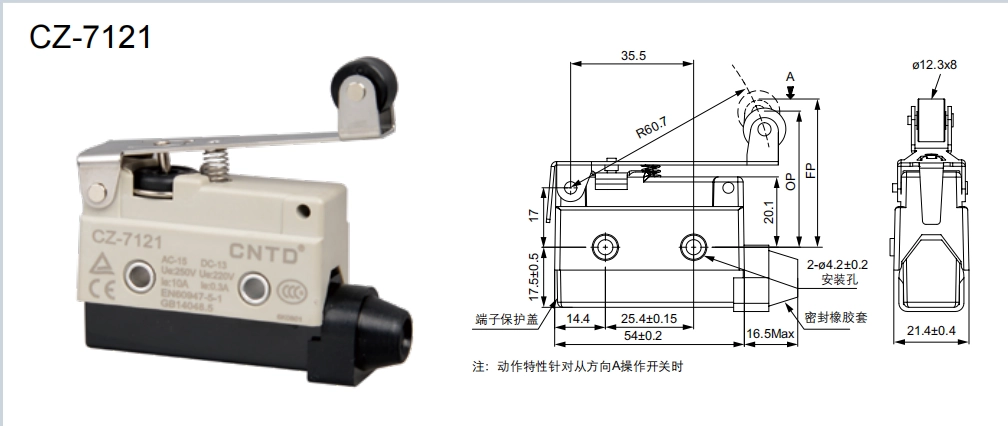

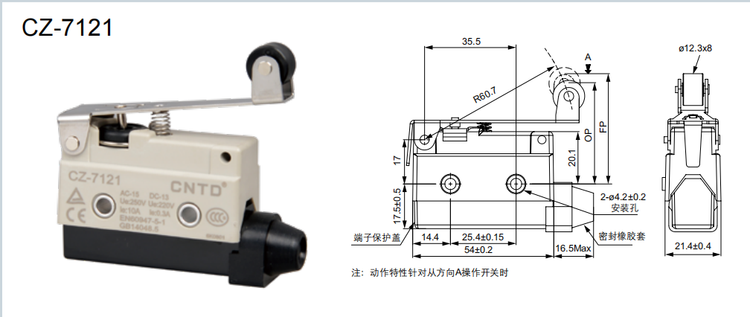

ابعاد:



مشخصات فنی:



جریان و ولتاژ نامی	2A 250VAC
سرعت عملکرد	0.05mm-0.5m/s
فرکانس کاری	الکتریکی: 20 عملیات در دقیقه
مقاومت تماسی	حداکثر 25mΩ (مقدار اولیه)
مقاومت عایق	100mΩ دقیقه (در 500VDC)
قدرت دی الکتریک	1000 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین پایانه های با همان قطبیت
	1500 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین قطعات فلزی دارای جریان و غیرحامل جریان
	1500 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین هر ترمینال و زمین
لرزش	10-55 هرتز، 1.5 میلی متر دامنه دوگانه
شوک	دوام مکانیکی: 1000 متر/ثانیه (حدود 100G'S) خرابی: 300 متر/ثانیه (حدود 30G'S)
دمای محیط	از منفی 20 تا مثبت 70 درجه بدون یخ زدگی
رطوبت	<95% RH
عمر الکتریکی	بالای 500,000 عملیات
وزن	تقریبا 60 گرم

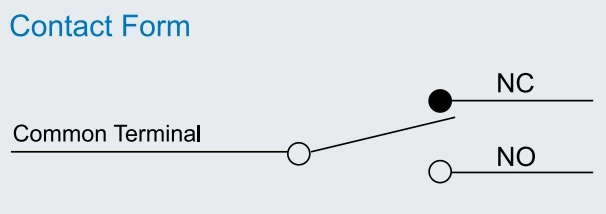

کنتاکت ها	دارای یک کنتاکت باز و یک کنتاکت بسته 1NO+1NC



جریان نامی:

ولتاژ نامی	بار غیر القایی (A)				بار القایی (A)
	بار مقاومتی		بار لامپ		بار القایی		بار موتور
	NC	NO	NC	NO	NC	NO	NC	NO
125VAC 250VAC 480VAC	10 10 3		3 2.5 1.5	1.5 1.25 0.75	10 10 2.5		5 3 1.5	2.5 1.5 0.75
8VDC 14VDC 30VDC 125VDC 250VDC	10 10 8 0.5 0.25		3 3 3 0.4 0.2	1.5 1.5 1.5 0.4 0.2	6 6 6 0.05 0.03		6 6 5 0.05 0.03	5 5 2.5 0.05 0.03



یادداشت‌ها:
1. بار القایی (Inductive load) دارای ضریب توان (power factor) حداقل ۰.۴ (برای جریان متناوب AC) و ثابت زمانی (time constant) حداکثر ۷ میلی‌ثانیه (برای جریان مستقیم DC) است.
2. بار لامپ (Lamp load) دارای جریان هجومی (inrush current) معادل ۱۰ برابر جریان حالت پایدار (steady-state current) است، در حالی که بار موتور (Motor load) دارای جریان هجومی معادل ۶ برابر جریان حالت پایدار است.
3. برای محصولاتی که دارای فنر هستند، محدوده قابل استفاده قسمت عمل‌کننده (operating part) در یک‌سوم طول کل فنر از انتهای جلویی آن قرار دارد.



ویژگی های عملکردی میکروسوئیچ cntd سری CZ-7

Model

CZ-7

CZ-7100

CZ-7110

CZ-7310

CZ-7311

CZ-7312

CZ-7120

CZ-7140

CZ-7121

CZ-7141

CZ-7124

CZ-7144

CZ-7166

Operating force

OF (Max.)

600g

600g

600g

600g

600g

150g

220g

180g

240g

200g

280g

120g

Release force

RF (Min.)

100g

100g

100g

100g

100g

40g

60g

50g

80g

60g

100g

Pre-travel

PT (Max.)

2.0mm

2.0mm

2.0mm

2.0mm

2.0mm

13.5mm

8.5mm

11.0mm

6.5mm

11mm

6.5mm

250mm

Over travel

OT (Min.)

0.8mm

5.0mm

6.0mm

6.0mm

6.0mm

4.0mm

2.5mm

3.0mm

2.0mm

3.0mm

2.0mm

11mm

Movement differential

MD (Max.)

0.8mm

0.8mm

0.8mm

0.8mm

0.8mm

3.2mm

2.0mm

2.4mm

1.5mm

2.4mm

1.5mm

Operating position

OP(mm.)

30.5±0.8mm

44±1.2mm

21.8±1.2mm

33.3±1.2mm

33.3±1.2mm

25±1mm

25±1mm

40±1mm

40±1mm

50±1.2mm

50±1.2mm

Free Position

FP

35mm

32mm

46mm

56mm
