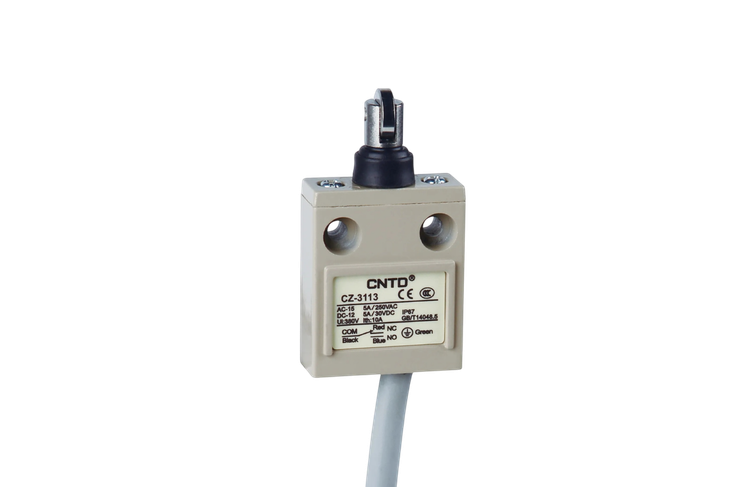

لیمیت سوئیچ فشاری قرقره دار کاوردار خلاف جهت ضد آب سی ان تی دی CNTD مدل CZ-3113

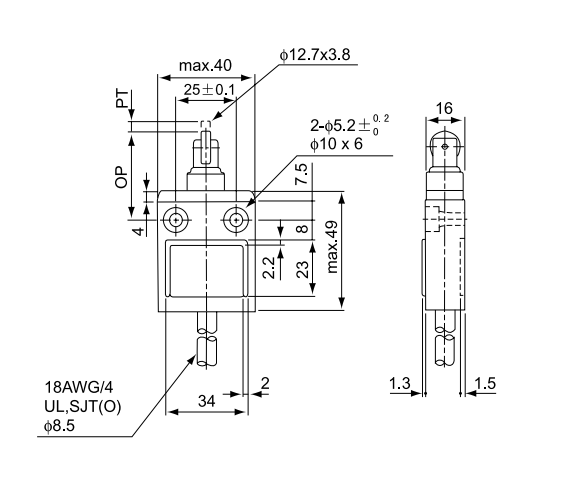

CZ-3113 dimension

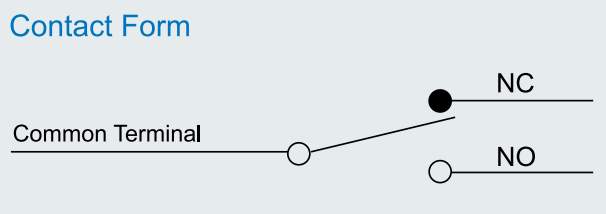

CZ-3113 contact form

لیمیت سوئیچ فشاری قرقره دار کاوردار خلاف جهت ضد آب سی ان تی دی CNTD مدل CZ-3113

برند:سی ان تی دی CNTD
0
ناموجود
دیدن محصولات مرتبط
مشخصات

تعداد کنتاکت ها

1NO+1NC

قابلیت تنظیم

ندارد

نوع لیمیت سوئیچ

فشاری-غلطکی

درجه حفاظت

IP67

وزن

100 گرم

توضیحات

ویژگی‌های کلی لیمیت سوئیچ CZ-3:

  1. ساختار مقاوم و ضد آب: این سوئیچ‌ها معمولاً از مواد با دوام ساخته می‌شوند تا در محیط‌های صنعتی سخت و پراستفاده مقاومت کنند.

  2. کاربرد گسترده: در صنایعی مانند خودروسازی، تولید، رباتیک و سیستم‌های انتقال مواد استفاده می‌شوند.

  3. نوع عملکرد: این سوئیچ‌ها می‌توانند به صورت نرمال باز (NO) یا نرمال بسته (NC) باشند و با حرکت مکانیکی فعال شوند.

  4. نصب آسان: طراحی آن‌ها معمولاً به گونه‌ای است که نصب و تنظیم آن‌ها در سیستم‌های مختلف ساده باشد.



ابعاد:



مشخصات فنی:



جریان و ولتاژ نامی 2A 250VAC
سرعت عملکرد 1mm~1m/s (نوع اهرم نوسانی)
0.1mm~0.5m/s (نوع اهرم پیستونی)
فرکانس کاری الکتریکی: 30 عملیات در دقیقه
مقاومت تماسی حداکثر 25mΩ (مقدار اولیه)
مقاومت عایق 100mΩ دقیقه (در 500VDC)
قدرت دی الکتریک 1000 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین پایانه های با همان قطبیت
1500 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین قطعات فلزی دارای جریان و غیرحامل جریان
1500 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین هر ترمینال و زمین
لرزش 10-55 هرتز، 1.5 میلی متر دامنه دوگانه
شوک

دوام مکانیکی: 1000 متر/ثانیه (حدود 100G'S)

خرابی: 500 متر/ثانیه (حدود 50G'S)
دمای محیط از منفی 20 تا مثبت 70 درجه بدون یخ زدگی
رطوبت <95% RH
عمر الکتریکی بالای 200,000 عملیات
درجه حفاظت IP67
کنتاکت ها دارای یک کنتاکت باز و یک کنتاکت بسته 1NO+1NC

یادداشت‌ها:
سایز پیش‌فرض کانکتور کانداکت (conduit connector) M20x1.5 است و کانکتور کابل تجهیزات (outfitting cable connector) نیز به همین اندازه است. سایز کانکتور کانداکت PG13.5 است و با اضافه کردن (-P) به شماره مدل محصول مشخص می‌شود. به عنوان مثال: CWLCA2-2-P.

جریان نامی:

ولتاژ نامی

بار غیر القایی (A)

بار القایی (A)
بار مقاومتی بار لامپ بار القایی بار موتور
NC NO NC NO NC NO NC NO



125 VAC

250 VAC





5 (0.1)
3



1.5
1



0.7

0.5





3
2



2.5

1.5





1.3

0.8





8 VDC

14 VDC

30 VDC

125 VDC

250 VDC





5 (0.1)
5 (0.1)
4 (0.1)
0.4
0.2



2
2
2
0.05
0.03



5
4
3
0.4
0.2



4
4
3
0.4
0.2



3
3
3
0.05
0.03



یادداشت‌ها:
1. بار القایی (Inductive load) دارای ضریب توان (power factor) حداقل ۰.۴ (برای جریان متناوب AC) و ثابت زمانی (time constant) حداکثر ۷ میلی‌ثانیه (برای جریان مستقیم DC) است.
2. بار لامپ (Lamp load) دارای جریان هجومی (inrush current) معادل ۱۰ برابر جریان حالت پایدار (steady-state current) است، در حالی که بار موتور (Motor load) دارای جریان هجومی معادل ۶ برابر جریان حالت پایدار است.
3. برای محصولاتی که دارای فنر هستند، محدوده قابل استفاده قسمت عمل‌کننده (operating part) در یک‌سوم طول کل فنر از انتهای جلویی آن قرار دارد.
