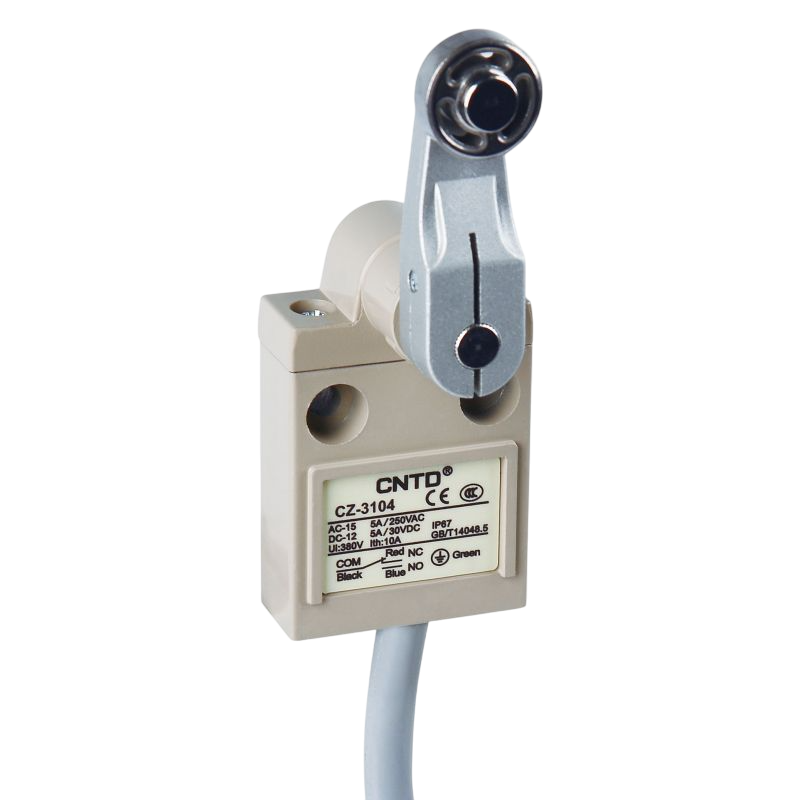

لیمیت سوئیچ دو طرفه ضد آب سی ان تی دی CNTD مدل CZ-3104

ویژگی‌های کلی لیمیت سوئیچ CZ-3:

1. ساختار مقاوم و ضد آب: این سوئیچ‌ها معمولاً از مواد با دوام ساخته می‌شوند تا در محیط‌های صنعتی سخت و پراستفاده مقاومت کنند.

2. کاربرد گسترده: در صنایعی مانند خودروسازی، تولید، رباتیک و سیستم‌های انتقال مواد استفاده می‌شوند.

3. نوع عملکرد: این سوئیچ‌ها می‌توانند به صورت نرمال باز (NO) یا نرمال بسته (NC) باشند و با حرکت مکانیکی فعال شوند.

4. نصب آسان: طراحی آن‌ها معمولاً به گونه‌ای است که نصب و تنظیم آن‌ها در سیستم‌های مختلف ساده باشد.

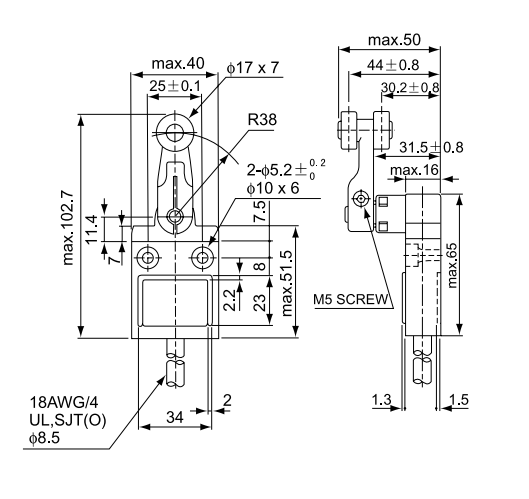

ابعاد:



مشخصات فنی:



جریان و ولتاژ نامی	2A 250VAC
سرعت عملکرد	1mm~1m/s (نوع اهرم نوسانی)
	0.1mm~0.5m/s (نوع اهرم پیستونی)
فرکانس کاری	الکتریکی: 30 عملیات در دقیقه
مقاومت تماسی	حداکثر 25mΩ (مقدار اولیه)
مقاومت عایق	100mΩ دقیقه (در 500VDC)
قدرت دی الکتریک	1000 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین پایانه های با همان قطبیت
	1500 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین قطعات فلزی دارای جریان و غیرحامل جریان
	1500 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین هر ترمینال و زمین
لرزش	10-55 هرتز، 1.5 میلی متر دامنه دوگانه
شوک	دوام مکانیکی: 1000 متر/ثانیه (حدود 100G'S) خرابی: 500 متر/ثانیه (حدود 50G'S)
دمای محیط	از منفی 20 تا مثبت 70 درجه بدون یخ زدگی
رطوبت	<95% RH
عمر الکتریکی	بالای 200,000 عملیات
درجه حفاظت	IP67

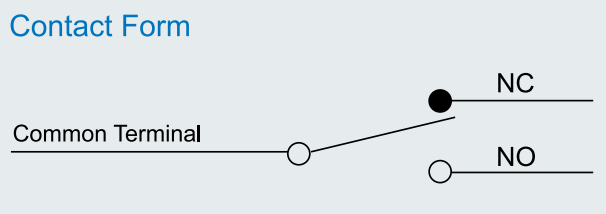

کنتاکت ها	دارای یک کنتاکت باز و یک کنتاکت بسته 1NO+1NC

یادداشت‌ها:
سایز پیش‌فرض کانکتور کانداکت (conduit connector) M20x1.5 است و کانکتور کابل تجهیزات (outfitting cable connector) نیز به همین اندازه است. سایز کانکتور کانداکت PG13.5 است و با اضافه کردن (-P) به شماره مدل محصول مشخص می‌شود. به عنوان مثال: CWLCA2-2-P.

جریان نامی:

ولتاژ نامی	بار غیر القایی (A)				بار القایی (A)
	بار مقاومتی		بار لامپ		بار القایی		بار موتور
	NC	NO	NC	NO	NC	NO	NC	NO
125 VAC 250 VAC	5 (0.1) 3		1.5 1	0.7 0.5	3 2		2.5 1.5	1.3 0.8
8 VDC 14 VDC 30 VDC 125 VDC 250 VDC	5 (0.1) 5 (0.1) 4 (0.1) 0.4 0.2		2 2 2 0.05 0.03		5 4 3 0.4 0.2	4 4 3 0.4 0.2	3 3 3 0.05 0.03



یادداشت‌ها:
1. بار القایی (Inductive load) دارای ضریب توان (power factor) حداقل ۰.۴ (برای جریان متناوب AC) و ثابت زمانی (time constant) حداکثر ۷ میلی‌ثانیه (برای جریان مستقیم DC) است.
2. بار لامپ (Lamp load) دارای جریان هجومی (inrush current) معادل ۱۰ برابر جریان حالت پایدار (steady-state current) است، در حالی که بار موتور (Motor load) دارای جریان هجومی معادل ۶ برابر جریان حالت پایدار است.
3. برای محصولاتی که دارای فنر هستند، محدوده قابل استفاده قسمت عمل‌کننده (operating part) در یک‌سوم طول کل فنر از انتهای جلویی آن قرار دارد.
