دستهبندی: میکروسوئیچ و لیمیت سوئیچ
تعداد کنتاکت ها: 1NO+1NC
قابلیت تنظیم: ندارد
نوع لیمیت سوئیچ: فشاری
وزن: 100 گرم

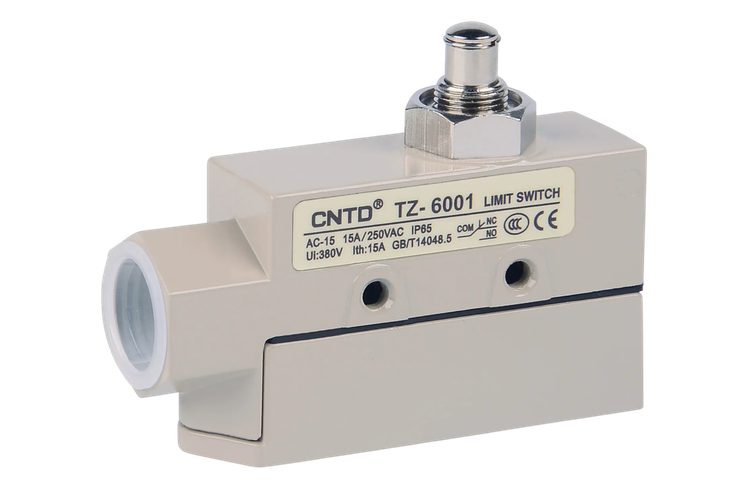

لیمیت سوئیچ فشاری طرح امرن تیپ کتابی سی ان تی دی CNTD مدل TZ-6001 (همراه با مهره نصب)
برند:سی ان تی دی CNTD
0
مشخصات
تعداد کنتاکت ها
1NO+1NC
قابلیت تنظیم
ندارد
نوع لیمیت سوئیچ
فشاری
وزن
100 گرم
درجه حفاظت
IP66
توضیحات
میکروسوییچهای سری TZ-6 از برند CNTD معمولاً در دستهبندی تیپ کتابی (Book Type) قرار میگیرند. این نوع میکروسوییچها به دلیل طراحی خاص خود، شبیه به یک کتاب کوچک هستند و از این رو به آنها تیپ کتابی گفته میشود. این طراحی باعث میشود که این میکروسوییچها برای نصب در فضاهای محدود و کاربردهایی که نیاز به ابعاد کوچک دارند، ایدهآل باشند.
مزایای میکروسوییچهای تیپ کتابی سری TZ-6:
-
نصب آسان: به دلیل طراحی فشرده و وزن سبک.
-
قیمت مقرونبهصرفه: مناسب برای کاربردهای عمومی و صنعتی.
-
قابلیت اطمینان بالا: استحکام مکانیکی بالا، جنس ریخته گری آلومینیوم ، ساخت و ساز ضد آب و ضد روغن
-
انعطافپذیری: با توجه به تنوع عملگرها، میتوانند در کاربردهای مختلف استفاده شوند.

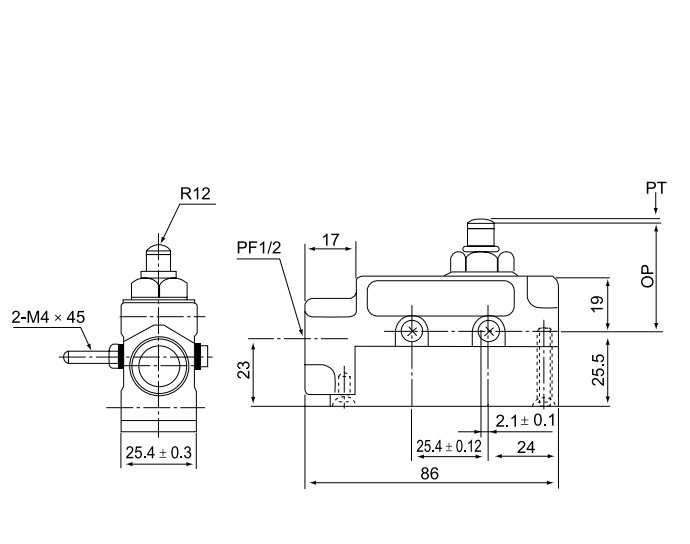

ابعاد:
مشخصات فنی:
| سرعت عملکرد | 5mm-0.5m/s |
| فرکانس کاری | الکتریکی: 20 عملیات در دقیقه |
| مقاومت تماسی | حداکثر 25mΩ (مقدار اولیه) |
| مقاومت عایق | 100mΩ دقیقه (زیر 500VDC) |
| قدرت دی الکتریک | 1500 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین پایانه های با همان قطبیت |
| 1500 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین قطعات فلزی دارای جریان و غیرحامل جریان | |
| 1500 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین هر ترمینال و زمین | |
| لرزش | 10-55 هرتز، 1.5 میلی متر دامنه دوگانه |
| شوک |
دوام مکانیکی: 1000 متر/ثانیه (حدود 100 گرم) خرابی: 300 متر/ثانیه (حدود 30G'S) |
| دمای محیط | از منفی 20 تا مثبت 80 درجه بدون یخ زدگی |
| رطوبت | <95% RH |
| عمر الکتریکی | بالای 500,000 عملیات |
| درجه حفاظت | IP66 |

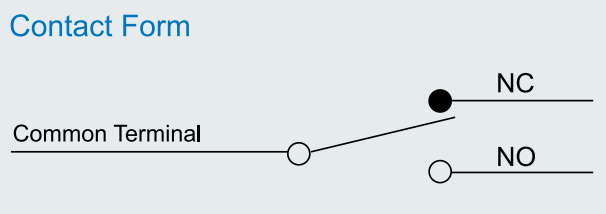

| کنتاکت ها | دارای یک کنتاکت باز و یک کنتاکت بسته 1NO+1NC |
یادداشتها:
سایز پیشفرض کانکتور کانداکت (conduit connector) M20x1.5 است و کانکتور کابل تجهیزات (outfitting cable connector) نیز به همین اندازه است. سایز کانکتور کانداکت PG13.5 است و با اضافه کردن (-P) به شماره مدل محصول مشخص میشود. به عنوان مثال: CWLCA2-2-P.
جریان نامی:
|
ولتاژ نامی |
بار غیر القایی (A) |
بار القایی (A) |
||||||
| بار مقاومتی | بار لامپ | بار القایی | بار موتور | |||||
|
NC |
NO |
NC |
NO |
NC |
NO |
NC |
NO |
|
|
125VAC 250VAC
|
5 |
5 |
1.5 |
0.7 0.5
|
3 |
3 |
2 |
1 |
|
8VDC |
5 |
5 |
3 |
3 |
5 |
4 |
3 |
3 |
|
14VDC |
5 |
5 |
3 |
3 |
4 |
4 |
3 |
3 |
|
30VDC |
5 |
5 |
3 |
3 |
4 |
4 |
3 |
3 |
|
125VDC |
0.4 |
0.4 |
||||||
|
250VDC |
0.2 |
0.2 |
||||||
|
جریان هجومی |
N.C: below 24A, N.O: below 12A |
|||||||
یادداشتها:
1. بار القایی (Inductive load) دارای ضریب توان (power factor) حداقل ۰.۴ (برای جریان متناوب AC) و ثابت زمانی (time constant) حداکثر ۷ میلیثانیه (برای جریان مستقیم DC) است.
2. بار لامپ (Lamp load) دارای جریان هجومی (inrush current) معادل ۱۰ برابر جریان حالت پایدار (steady-state current) است، در حالی که بار موتور (Motor load) دارای جریان هجومی معادل ۶ برابر جریان حالت پایدار است.
3. برای محصولاتی که دارای فنر هستند، محدوده قابل استفاده قسمت عملکننده (operating part) در یکسوم طول کل فنر از انتهای جلویی آن قرار دارد.
