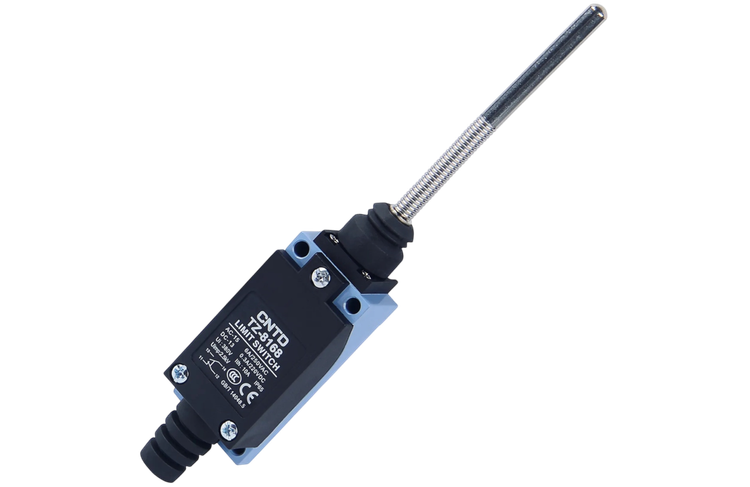

میکروسوئیچ آنتنی سی ان تی دی CNTD مدل TZ-8168

میکروسوئیچ آنتنی سی ان تی دی CNTD مدل TZ-8168

برند:سی ان تی دی CNTD
0
603,790
مشخصات

تعداد کنتاکت ها

1NO+1NC

قابلیت تنظیم

ندارد

نوع لیمیت سوئیچ

آنتنی

وزن

98 گرم

درجه حفاظت

IP65

توضیحات



مشخصات فنی:



سرعت عملکرد 5mm-0.5m/s
فرکانس کاری الکتریکی: 30 عملیات در دقیقه
مقاومت تماسی حداکثر 25mΩ (مقدار اولیه)
مقاومت عایق 100mΩ دقیقه (زیر 500VDC)
قدرت دی الکتریک 1000 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین پایانه های با همان قطبیت
1500 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین قطعات فلزی دارای جریان و غیرحامل جریان
1500 ولت متناوب 50/60 هرتز به مدت 1 دقیقه بین هر ترمینال و زمین
لرزش 10-55 هرتز، 1.5 میلی متر دامنه دوگانه
شوک

دوام مکانیکی: 1000 متر/ثانیه (حدود 100 گرم)

خرابی: 300 متر/ثانیه (حدود 30G'S)
دمای محیط از منفی 20 تا مثبت 70 درجه بدون یخ زدگی
رطوبت <95% RH
عمر الکتریکی بالای 500,000 عملیات
درجه حفاظت IP65
کنتاکت ها دارای یک کنتاکت باز و یک کنتاکت بسته 1NO+1NC



جریان نامی:







ولتاژ نامی

بار غیر القایی (A)

بار القایی (A)
بار مقاومتی بار لامپ بار القایی بار موتور

NC

NO

NC

NO

NC

NO

NC

NO



125VAC

250VAC





5
5



5
5



1.5
1



0.7

0.5





3
3



3
3



2
1.5



1
0.8

8VDC

5

5

3

3

5

4

3

3

14VDC

5

5

3

3

4

4

3

3

30VDC

5

5

3

3

4

4

3

3

125VDC

0.4

0.4



250VDC

0.2

0.2

جریان هجومی

N.C: below 24A, N.O: below 12A
نقد و بررسی

1.استحکام مکانیکی بالا، متشکل از پلاستیک فشرده و ریخته گری آلومینیومی

2. اندازه کوچک، ساخت و ساز ضد آب و ضد روغن

3. طراحی مناسب برای کابل کشی راحت

4. محرک برای کاربردهای مختلف
